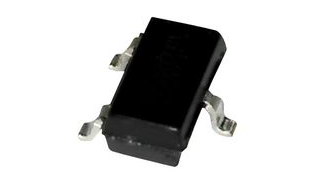

REF3025AIDBZR
- 厂商名称TI德州仪器
- 元件分类电压基准芯片
- 中文描述电压基准，SOT-23封装，±0.2%精确度，25mA最大输出，3引脚
- 英文描述2.5-V，50-ppm/°C，50-?A in 3-pin SOT-23 package series(bandgap)voltage reference
- 数据手册REF3025AIDBZR数据手册Datasheet PDF
- 在线购买
REF3025AIDBZR概述
REF3025AIDBZR精密低功耗电压基准，用于温度和压力变送器。它在42?A（典型值）的静态电流下工作时，具有出色的温度漂移和初始精度。低功耗和相对较高的精度使REF30xx非常适合环路供电的工业应用，例如压力和温度变送器应用。REF30xx易于在本质安全和防爆应用中使用，因为它不需要负载电容器即可保持稳定。REF30xx的额定温度范围为-40至+125°C扩展工业温度范围。零负载条件下，REF30xx的电源电压在输出电压的1mV以内。
1mV低压差
25mA高输出电流
42?A典型的低静态电流
绿色产品，无Sb/Br
应用
信号处理，便携式器材，测试与测量，医用，电源管理
1mV低压差
25mA高输出电流
42?A典型的低静态电流
绿色产品，无Sb/Br
应用
信号处理，便携式器材，测试与测量，医用，电源管理
REF3025AIDBZR中文参数
| 标称电压 | 2.5V | 引脚数目 | 3 |
| 封装类型 | SOT-23 | 线路调节 | 325 μV/V |
| 参考类型 | 固定 | 负荷调节 | 100 μV/mA |
| 初始精确度 | ±0.2 % | 尺寸 | 2.92 x 1.3 x 1mm |
| 安装类型 | 表面贴装 | 宽度 | 1.3mm |
| 拓扑 | 串联 | 最低工作温度 | -40°C |
| 最大输出电流 | 25mA | 长度 | 2.92mm |
| 最大输入电压 | 7 V | 高度 | 1mm |
| 最小输出电压 | 2.495 V | 最高工作温度 | +125 °C |
| 最大输出电压 | 2.505 V |
REF3025AIDBZR引脚图
