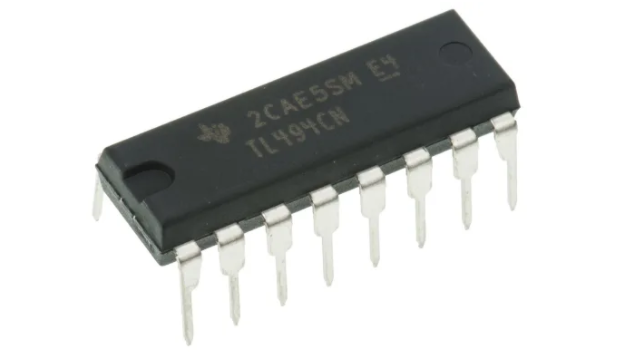

TL494CN
- 厂商名称TI德州仪器
- 元件分类开关控制器
- 中文描述PWM控制器，最高300 kHz，16引脚，PDIP封装，最低0°C
- 英文描述Voltage Mode PWM Controller 40V 200mA 300kHz 16-Pin PDIP Tube
- 数据手册TL494CN数据手册Datasheet PDF
- 在线购买
TL494CN概述
TL494CN是一款PWM控制电路，在单芯片上集成了构建脉宽调制(PWM)控制电路所需的所有功能.该器件设计用于电源控制，可将电源控制电路定制为特定应用.误差放大器具有共模电压范围.死区控制比较器有一个固定的失调量，可提供大约5％的死区时间.片上振荡器可以被绕过，通过端接RT至参考输出并为CT提供一个锯齿输入，或者可以驱动同步多轨电源中的公共电路.
完整的PWM功率控制电路
200mA灌电流或源电流(Uncommitted outputs)
输出控制选择单端或推挽运行
内部电路防止双脉冲在任何一个输出
可变的死区时间可控制整个范围
内部稳压器提供稳定5V基准电源，5％容差
电路架构易于同步
应用
计算机和计算机周边，微波，电源管理，消费电子产品，通信与网络
完整的PWM功率控制电路
200mA灌电流或源电流(Uncommitted outputs)
输出控制选择单端或推挽运行
内部电路防止双脉冲在任何一个输出
可变的死区时间可控制整个范围
内部稳压器提供稳定5V基准电源，5％容差
电路架构易于同步
应用
计算机和计算机周边，微波，电源管理，消费电子产品，通信与网络
TL494CN中文参数
| 最高开关频率 | 300 kHz | 高度 | 4.57mm |
| 安装类型 | 通孔 | 最大工作电源电压 | 40 V |
| 封装类型 | PDIP | 输出电流 | 200（最大）mA |
| 引脚数目 | 16 | 最小工作电源电压 | 7 V |
| 尺寸 | 19.3 x 6.35 x 4.57mm | 最高工作温度 | +70 °C |
| 长度 | 19.3mm | 输出电压 | 40（最大）V |
| 宽度 | 6.35mm | 最低工作温度 | 0 °C |

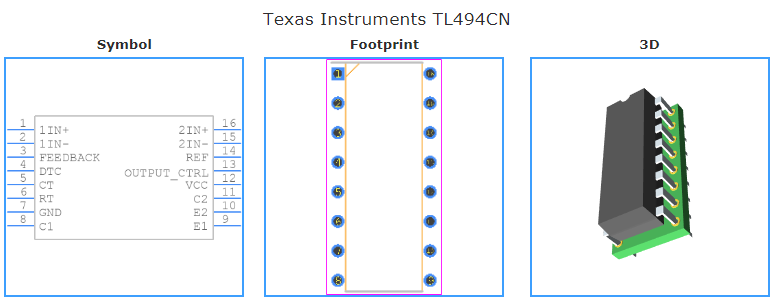

TL494CN引脚图
