SN7407DR
- 厂商名称TI德州仪器
- 元件分类缓冲器/驱动器
- 中文描述具有集电极开路高压输出的六路缓冲器/驱动器，SOIC-14封装
- 英文描述Hex Buffers/Drivers With Open-Collector High-Voltage Outputs
- 数据手册SN7407DR数据手册Datasheet PDF
- 在线购买
SN7407DR概述
SN7407DR是TTL十六进制缓冲器和驱动器，具有高压集电极开路输出，用于与高级电路（例如MOS）接口或用于驱动大电流负载（例如灯或继电器），并且还可以用作以下器件的缓冲器：驱动TTL输入。SN7407DR器件的最小击穿电压为30 V，SN7407DR器件的最大灌电流为30 mA。
特性
将TTL电压电平转换为MOS电平
高灌电流能力设计
指示灯的集电极开路驱动器
输入与大多数TTL电路完全兼容
除非另有说明，否则在符合MIL-PRF-38535的产品上，所有参数均经过测试。在所有其他产品上，生产过程不必包括所有参数的测试。
特性
将TTL电压电平转换为MOS电平
高灌电流能力设计
指示灯的集电极开路驱动器
输入与大多数TTL电路完全兼容
除非另有说明，否则在符合MIL-PRF-38535的产品上，所有参数均经过测试。在所有其他产品上，生产过程不必包括所有参数的测试。
SN7407DR中文参数
| 制造商: | Texas Instruments | 封装: | Reel |
| 产品种类: | 缓冲器和线路驱动器 | 功能: | Buffer/Driver |
| 输入线路数量: | 6 Input | 高度: | 1.5 mm |
| 输出线路数量: | 6 Output | 长度: | 8.75 mm |
| 极性: | Non-Inverting | 工作温度范围: | 0 C to + 70 C |
| 高电平输出电流: | - 0.25 mA | 输出类型: | Open Collector |
| 低电平输出电流: | 40 mA | 系列: | SN7407 |
| 电源电压-最大: | 5.25 V | 技术: | Bipolar |
| 电源电压-最小: | 4.75 V | 宽度: | 4 mm |
| 工作电源电流: | 41 uA | 逻辑系列: | TTL |
| 最小工作温度: | 0 C | 逻辑类型: | Bipolar |
| 最大工作温度: | + 70 C | 通道数量: | 5 |
| 安装风格: | SMD/SMT | 输入信号类型: | Single-Ended |
| 封装 / 箱体: | SOIC-14 | 工作电源电压: | 4.5 V to 5.5 V |
| 封装: | Cut Tape | Pd-功率耗散: | 145 mW |
| 封装: | MouseReel | 传播延迟时间: | 26 ns at 5 V |

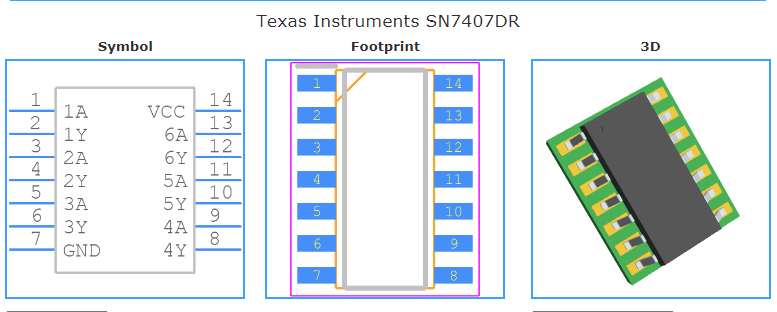

SN7407DR引脚图
