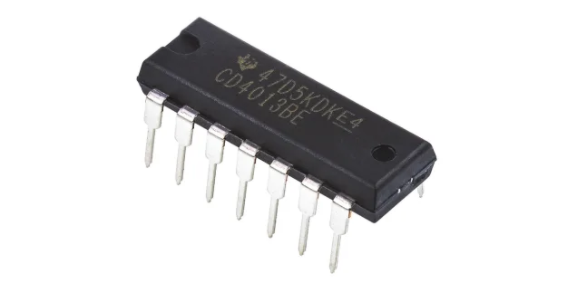

CD4013BE
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述触发器IC，差分输出，3→18 V电源，14引脚，PDIP封装
- 英文描述Flip Flop D-Type Pos-Edge 2-Element 14-Pin PDIP Tube<br />
- 数据手册CD4013BE数据手册Datasheet PDF
- 在线购买
CD4013BE概述
CD4013B器件由两个相同的独立数据类型触发器组成。每个触发器具有独立的数据，设置，复位和时钟输入以及Q和Q输出。这些器件可用于移位寄存器应用，并且通过将Q输出连接到数据输入，可用于计数器和触发应用。在时钟脉冲的正向过渡期间，D输入端上存在的逻辑电平被传输到Q输出。设置或重置与时钟无关，并且分别通过置位或重置线上的高电平来完成。
CD4013B类型以14引脚双列直插式塑料封装（后缀E），14引脚小外形封装（M，MT，M96和NSR后缀）和14引脚薄型收缩小外形封装提供。（PW和PWR后缀）。
特性
异步置位复位功能
静态触发器操作
中速操作：10V电源时的时钟切换速率为16MHz（典型值）
标准化对称输出特性
在整个封装温度范围内，18 V时最大输入电流为1?A：
在18 V和25°C时为100 nA
噪声容限（在整个封装温度范围内）：
V DD=5 V时为1 V
V DD=10 V时为2 V
V DD=15 V时为2.5 V
CD4013B类型以14引脚双列直插式塑料封装（后缀E），14引脚小外形封装（M，MT，M96和NSR后缀）和14引脚薄型收缩小外形封装提供。（PW和PWR后缀）。
特性
异步置位复位功能
静态触发器操作
中速操作：10V电源时的时钟切换速率为16MHz（典型值）
标准化对称输出特性
在整个封装温度范围内，18 V时最大输入电流为1?A：
在18 V和25°C时为100 nA
噪声容限（在整个封装温度范围内）：
V DD=5 V时为1 V
V DD=10 V时为2 V
V DD=15 V时为2.5 V
CD4013BE中文参数
| 逻辑系列 | 4000 | 最长传播延迟时间@最长CL | 300 ns @ 5 V |
| 逻辑功能 | D 型 | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 输入类型 | 单端 | 长度 | 19.3mm |
| 输出信号类型 | 差分 | 高度 | 4.57mm |
| 触发类型 | 上升沿 | 传输延迟测试条件 | 50pF |
| 极性 | 反相，非反相 | 宽度 | 6.35mm |
| 安装类型 | 通孔 | 最小工作电源电压 | 3 V |
| 封装类型 | PDIP | 最高工作温度 | +125 °C |
| 引脚数目 | 14 | 最低工作温度 | -55 °C |
| 设置/复位 | 有 | 最大工作电源电压 | 18 V |
| 每片芯片元件数目 | 2 |

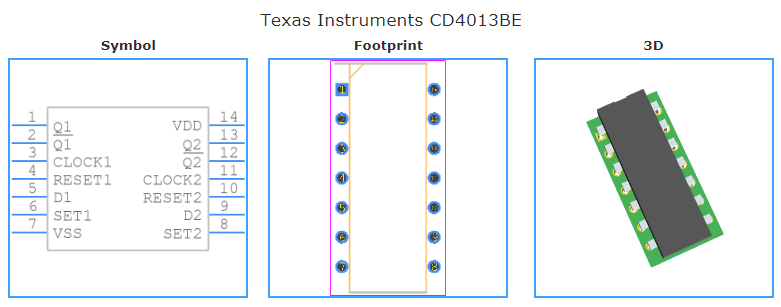

CD4013BE引脚图
