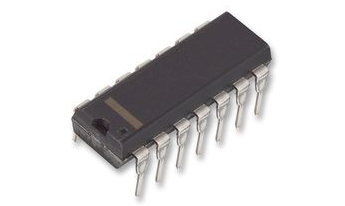

SN74HC74N
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述具有清零和预置端的双路负边沿触发式D型触发器，14引脚，PDIP封装
- 英文描述Dual D-Type Positive-Edge-Triggered Flip-Flops With Clear and Preset
- 数据手册SN74HC74N数据手册Datasheet PDF
- 在线购买
SN74HC74N概述
SN74HC74N是具有清晰和预置功能的双D型正沿触发触发器。预设（PRE）或清除（CLR）输入上的低电平设置或重置输出，而与其他输入的电平无关。当PRE和CLR处于非活动状态（高电平）时，满足建立时间要求的数据（D）输入上的数据将在时钟（CLK）脉冲的上升沿传输到输出。时钟触发发生在电压电平上，与CLK的上升时间没有直接关系。在保持时间间隔之后，可以更改D输入端的数据，而不会影响输出端的电平。
宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗
15ns典型TPD
5V时±4mA输出驱动
应用
工业，通信与网络
宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗
15ns典型TPD
5V时±4mA输出驱动
应用
工业，通信与网络
SN74HC74N中文参数
| 逻辑系列 | HC | 最长传播延迟时间@最长CL | 175 ns @ 2 V |
| 逻辑功能 | D 型 | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 输入类型 | 单端 | 最低工作温度 | -40°C |
| 输出信号类型 | 差分 | 长度 | 19.3mm |
| 触发类型 | 上升沿 | 最大工作电源电压 | 6 V |
| 极性 | 反相，非反相 | 宽度 | 6.35mm |
| 安装类型 | 通孔 | 最小工作电源电压 | 2 V |
| 封装类型 | PDIP | 传输延迟测试条件 | 50pF |
| 引脚数目 | 14 | 最高工作温度 | +85°C |
| 设置/复位 | 有 | 高度 | 4.57mm |
| 每片芯片元件数目 | 2 |
SN74HC74N引脚图
