TJA1050T/CM,118
- 厂商名称NXP恩智浦
- 元件分类CAN芯片
- 中文描述NXP,CAN收发器,支持ISO11898标准,SOIC封装,8引脚
- 英文描述TJA1050-High-speed CAN transceiver SOIC 8-Pin
- 数据手册TJA1050T/CM,118数据手册Datasheet PDF
- 在线购买
TJA1050T/CM,118概述
TJA1050是控制器区域网络(CAN)协议控制器和物理总线之间的接口。该器件为总线提供差分发射能力并为CAN控制器提供差分接收能力。
TJA1050是PCA82C250和PCA82C251之后的第三代Philips高速CAN收发器。最重要的区别是：
由于CANH和CANL输出信号的最佳匹配，电磁辐射变得更低
改善了节点未通电时的性能
无待机模式。
这使TJA1050非常适合用在部分供电网络中处于节电模式的节点。
产品特征
完全兼容ISO 11898标准
高速(最大1 MBaud)
电磁辐射(EME)极低
差分接收器具有宽共模范围，实现了高电磁抗扰性(EMI)
未通电的节点不会干扰总线线路
发送数据(TXD)显性超时功能
静默模式中发送器被禁用
在汽车环境中对总线引脚提供抗瞬态保护
输入电平兼容3.3 V和5 V器件
热保护
对电池和接地具有短路保护
至少可连接110个节点。
TJA1050是PCA82C250和PCA82C251之后的第三代Philips高速CAN收发器。最重要的区别是：
由于CANH和CANL输出信号的最佳匹配，电磁辐射变得更低
改善了节点未通电时的性能
无待机模式。
这使TJA1050非常适合用在部分供电网络中处于节电模式的节点。
产品特征
完全兼容ISO 11898标准
高速(最大1 MBaud)
电磁辐射(EME)极低
差分接收器具有宽共模范围，实现了高电磁抗扰性(EMI)
未通电的节点不会干扰总线线路
发送数据(TXD)显性超时功能
静默模式中发送器被禁用
在汽车环境中对总线引脚提供抗瞬态保护
输入电平兼容3.3 V和5 V器件
热保护
对电池和接地具有短路保护
至少可连接110个节点。
TJA1050T/CM,118中文参数
| 制造商: | NXP | 电源电压-最大: | 5.25 V |
| 产品种类: | CAN 接口集成电路 | 电源电压-最小: | 4.75 V |
| 安装风格: | SMD/SMT | 工作电源电流: | 5 mA |
| 封装 / 箱体: | SOIC-8 | 产品: | CAN Transceivers |
| 类型: | High Speed | 商标: | NXP Semiconductors |
| 数据速率: | 500 kb/s | 工作电源电压: | 4.75 V to 5.25 V |

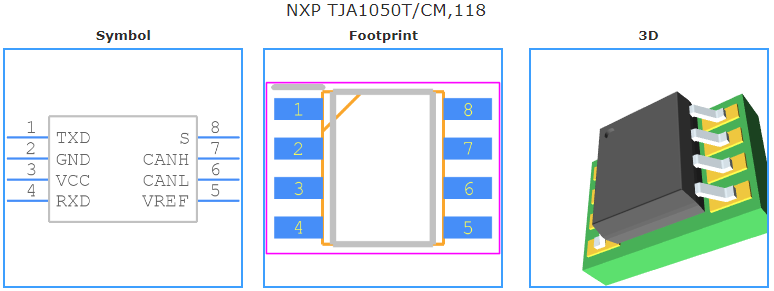

TJA1050T/CM,118引脚图
