ST232CDR
- 厂商名称意法半导体
- 元件分类RS232芯片
- 中文描述收发器,RS232,2驱动器,4.5V-5.5电源,SOIC-16
- 英文描述<span>ST232CDR, Line Transceiver, EIA/TIA-232, RS-232, V.28 2-TX 2-RX 2-TRX, 5V, 16-Pin SOP</span>
- 数据手册ST232CDR数据手册Datasheet PDF
- 在线购买
ST232CDR概述
ST232CDR是一款供电型多通道SMD RS-232驱动器和接收器，适用于低功耗调制解调器和接口转换。该器件具有2个驱动器和2个接收器，符合EIA/TIA-232和V.28通信标准。它特别适用于没有±12V电压的应用。ST232使用单个5V电源，仅需四个外部电容器（0.1μF）。
可控输出压摆率
±接收器输入电压
220Kbps典型数据速率
可控输出压摆率
±接收器输入电压
220Kbps典型数据速率
ST232CDR中文参数
| 制造商: | STMicroelectronics | 双工: | Full Duplex |
| 产品种类: | RS-232接口集成电路 | 电源电压-最大: | 5.5 V |
| 安装风格: | SMD/SMT | 电源电压-最小: | 4.5 V |
| 封装 / 箱体: | SOIC-16 | 工作电源电流: | 5 mA |
| 系列: | ST232C | 最小工作温度: | 0℃ |
| 功能: | Transceiver | 最大工作温度: | + 70℃ |
| 数据速率: | 220 kb/s | ESD 保护: | Without ESD Protection |
| 激励器数量: | 2 Driver | 湿度敏感性: | Yes |
| 接收机数量: | 2 Receiver | 工作电源电压: | 5 V |

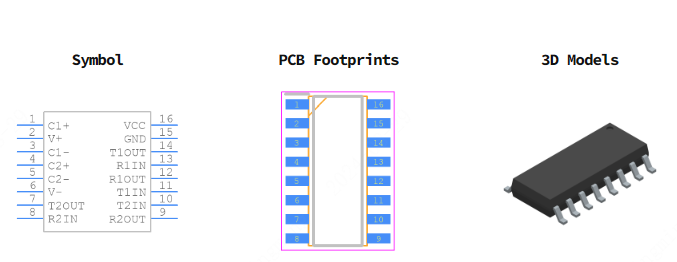

ST232CDR引脚图
