SN74HC245N
- 厂商名称TI德州仪器
- 元件分类总线收发器
- 中文描述收发器，74HC245，2 V至6 V，DIP-20
- 英文描述Bus XCVR Single 8-CH 3-ST 20-Pin PDIP Tube
- 数据手册SN74HC245N数据手册Datasheet PDF
- 在线购买
SN74HC245N概述
SN74HC245N八路总线收发器设计用于数据总线之间的异步双向通信。控制功能的实现使外部时序要求最小化。
根据方向控制（DIR）输入的逻辑电平，这些设备允许从A总线到B总线或从B总线到A总线的数据传输。输出使能（OE）输入可用于禁用设备，以便有效隔离总线。
2 V至6 V的宽工作电压范围
大电流三态输出直接驱动总线线路或最多提供15个LSTTL负载
低功耗，最大ICC为80μA
典型的t pd=12 ns
5V时±6mA输出驱动
低输入电流，最大1μA
除非另有说明，否则在符合MIL-PRF-38535的产品上，所有参数均经过测试。在所有其他产品上，生产过程不必包括所有参数的测试。
根据方向控制（DIR）输入的逻辑电平，这些设备允许从A总线到B总线或从B总线到A总线的数据传输。输出使能（OE）输入可用于禁用设备，以便有效隔离总线。
2 V至6 V的宽工作电压范围
大电流三态输出直接驱动总线线路或最多提供15个LSTTL负载
低功耗，最大ICC为80μA
典型的t pd=12 ns
5V时±6mA输出驱动
低输入电流，最大1μA
除非另有说明，否则在符合MIL-PRF-38535的产品上，所有参数均经过测试。在所有其他产品上，生产过程不必包括所有参数的测试。
SN74HC245N中文参数
| 逻辑系列 | HC | 最大低电平输出电流 | 7.8mA |
| 逻辑功能 | 总线收发器 | 最长传播延迟时间@最长CL | 135 ns @ 2 V |
| 每片芯片元件数目 | 1 | 最大工作电源电压 | 6 V |
| 每片芯片通道数目 | 8 | 高度 | 4.57mm |
| 极性 | 非反相 | 宽度 | 6.35mm |
| 安装类型 | 通孔 | 尺寸 | 24.33 x 6.35 x 4.57mm |
| 封装类型 | PDIP | 最小工作电源电压 | 2 V |
| 引脚数目 | 20 | 传输延迟测试条件 | 150pF |
| 输入电平 | CMOS | 最低工作温度 | -40 °C |
| 输出电平 | CMOS | 最高工作温度 | +85 °C |
| 最大高电平输出电流 | -7.8mA | 长度 | 24.33mm |

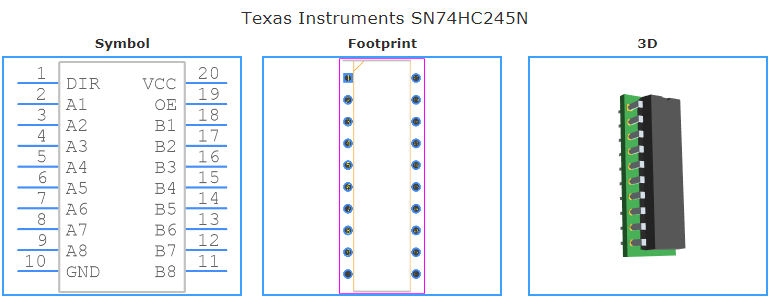

SN74HC245N引脚图
