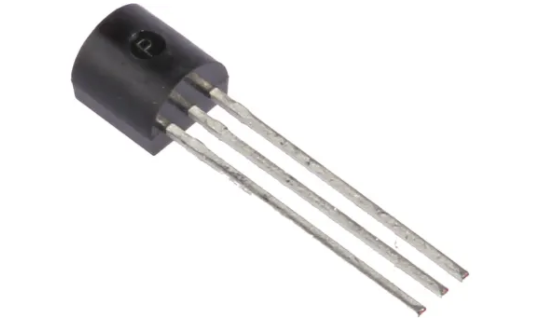

AD592ANZ
厂商名称:ADI
元件分类:温度传感器
中文描述:
温度传感器,精确度±1.5°C,电流通孔,3引脚,TO-92封装
英文描述:
Temp Sensor Analog 3-Pin TO-92 Tray
数据手册:
在线购买:立即购买
AD592ANZ概述
AD592ANZ是一款双端单芯片集成电路温度传感器,其输出电流与绝对温度成比例。在宽电源电压范围内,该器件可充当一个高阻抗、1?A/K温度相关电流源。改进的设计和对IC薄膜电阻的激光晶圆调整,使得AD592能够实现前所未有的绝对精度水平和非线性误差性能,而价格则与以前的产品相当。
AD592ANZ可用于-25°C至+105°C应用,目前一般使用常规温度传感器(热敏电阻、RTD、热电偶和二极管等)。它采用塑封封装,具有单芯片集成电路固有的低成本优势,而且应用所需的总器件数非常少,因此AD592是目前性价比最高的温度传感器。使用AD592时,无需昂贵的线性化电路、精密基准电压源、电桥器件、电阻测量电路和冷结补偿。
典型应用领域包括:电器温度检测、汽车温度测量和控制、HVAC(暖通空调)系统监控、工业温度控制、热电偶冷结补偿、电路板级电子温度诊断、仪器仪表温度读出选项,以及精密电子设备的温度校正电路。AD592提供高阻抗电流输出,不受长线路上的压降和电压噪声影响,因此特别适合远程检测应用。AD592很容易实现多路复用:信号电流可以通过一个CMOS多路复用器切换,或者电源电压可以通过一个三态逻辑门使能。
AD592ANZ可用于-25°C至+105°C应用,目前一般使用常规温度传感器(热敏电阻、RTD、热电偶和二极管等)。它采用塑封封装,具有单芯片集成电路固有的低成本优势,而且应用所需的总器件数非常少,因此AD592是目前性价比最高的温度传感器。使用AD592时,无需昂贵的线性化电路、精密基准电压源、电桥器件、电阻测量电路和冷结补偿。
典型应用领域包括:电器温度检测、汽车温度测量和控制、HVAC(暖通空调)系统监控、工业温度控制、热电偶冷结补偿、电路板级电子温度诊断、仪器仪表温度读出选项,以及精密电子设备的温度校正电路。AD592提供高阻抗电流输出,不受长线路上的压降和电压噪声影响,因此特别适合远程检测应用。AD592很容易实现多路复用:信号电流可以通过一个CMOS多路复用器切换,或者电源电压可以通过一个三态逻辑门使能。
AD592ANZ中文参数
传感器功能 | 温度 | 最小工作电源电压 | 4伏 |
输出类型 | 电流 | 最大工作电源电压 | 30伏 |
精确度 | ±1.5°摄氏度 | 封装类型 | TO-92 |
安装类型 | 通孔 | 长度 | 5.21毫米 |
引脚数目 | 3 | 高度 | 5.33毫米 |
最低工作温度 | -25°摄氏度 | 宽度 | 4.19毫米 |
工作温度范围 | -25→+105°C | 分辨率 | 8 位 |
最高工作温度 | +105°摄氏度 | 尺寸 | 5.21 x 4.19 x 5.33毫米 |

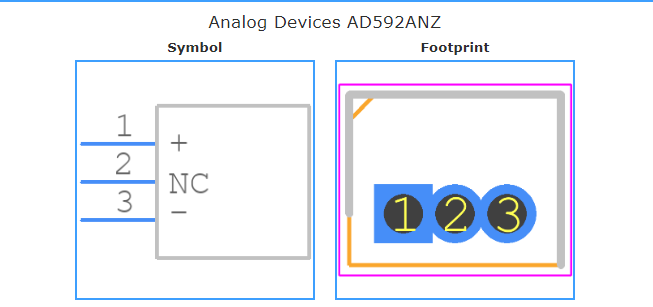

AD592ANZ引脚图
