SN74AHC1G14DBVR
- 厂商名称TI德州仪器
- 元件分类施密特触发反相器
- 中文描述非门，施密特触发器，74AHC1G14，1输入，8mA，2V至5.5V，SOT-23-5
- 英文描述Inverter Schmitt Trigger 1-Element CMOS 5-Pin SOT-23 T/R
- 数据手册SN74AHC1G14DBVR数据手册Datasheet PDF
- 在线购买
SN74AHC1G14DBVR概述
SN74AHC1G14DBVR是采用5引脚SOT-23封装的单施密特触发器反相器门。该器件用作独立的逆变器门。由于施密特触发器的作用，这些门的正（VT+）和负信号（VT-）信号可能具有不同的输入阈值电平。该设备执行布尔功能。
工作范围为2V至5.5V
5V时最大传播延迟（tpd）为10ns
低功耗（最大Icc为10?A）
5V时±8mA输出驱动
每个JESD 17的闩锁性能超过250mA
工作温度范围为-40°C至125°C
工作范围为2V至5.5V
5V时最大传播延迟（tpd）为10ns
低功耗（最大Icc为10?A）
5V时±8mA输出驱动
每个JESD 17的闩锁性能超过250mA
工作温度范围为-40°C至125°C
SN74AHC1G14DBVR中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | AHC |
| 输入类型 | 施密特触发器 | 尺寸 | 2.9 x 1.6 x 1.15mm |
| 每片芯片元件数目 | 1 | 最大工作电源电压 | 5.5 V |
| 施密特触发器输入 | 是 | 长度 | 2.9mm |
| 最长传播延迟时间@最长CL | 10.6 ns @ 5 V, 16.3 ns @ 3.3 V | 最低工作温度 | -40 °C |
| 最大高电平输出电流 | -8mA | 宽度 | 1.6mm |
| 最大低电平输出电流 | 8mA | 最小工作电源电压 | 2 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | SOT-23 | 高度 | 1.15mm |
| 引脚数目 | 5 | 传输延迟测试条件 | 50pF |

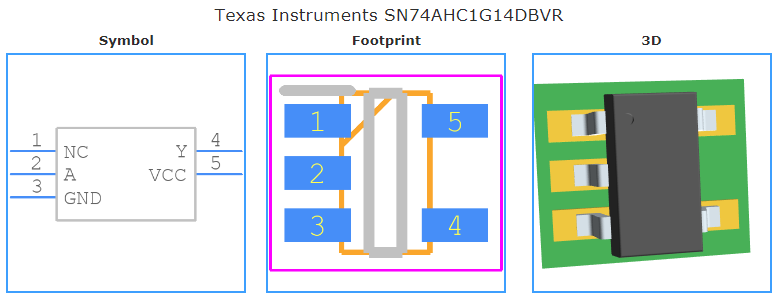

SN74AHC1G14DBVR引脚图
