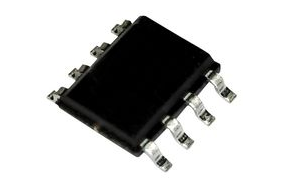

LM258DT
- 厂商名称ST意法半导体
- 元件分类运算放大器
- 中文描述运算放大器，双路，1.1 MHz，2个放大器，0.6 V/?s，3V至30V，SOIC，8引脚
- 英文描述Op Amp Dual Low Power Amplifier±15V/30V 8-Pin SO N T/R
- 数据手册LM258DT数据手册Datasheet PDF
- 在线购买
LM258DT概述
LM258DT是一款低功耗内部频率补偿双路运算放大器，专门设计用于在很宽的电压范围内使用单电源供电。低电源消耗的漏极与电源电压的大小无关。应用领域包括换能器放大器，DC增益模块和所有常规运算放大器电路，现在可以在单电源系统中更轻松地实现这些电路。例如，该电路可以直接由逻辑系统中使用的标准5V供电，无需任何额外的电源即可轻松提供所需的接口电子设备。在线性模式下，即使仅由单个电源电压供电，输入共模电压范围也包括地，并且输出电压也可以摆至地。
高增益
差分输入电压范围等于电源电压
输入共模电压范围包括负轨
每通道极低的电源电流，基本上与电源电压无关
100dB大直流电压增益
20nA（温度补偿）低输入偏置电流
2mV低输入失调电压
2nA低输入失调电流
应用
信号处理
高增益
差分输入电压范围等于电源电压
输入共模电压范围包括负轨
每通道极低的电源电流，基本上与电源电压无关
100dB大直流电压增益
20nA（温度补偿）低输入偏置电流
2mV低输入失调电压
2nA低输入失调电流
应用
信号处理
LM258DT中文参数
| 放大器类型 | 低功耗 | 最低工作温度 | -40°C |
| 安装类型 | 表面贴装 | 最高工作温度 | +105 °C |
| 封装类型 | SOIC | 典型输入电压噪声密度 | 55nV/√Hz |
| 电源类型 | 双，单 | 轨对轨 | 无 |
| 每片芯片通道数目 | 2 | 长度 | 4.9mm |
| 引脚数目 | 8 | 典型电压增益 | 100 dB |
| 典型单电源电压 | 5 → 28 V | 尺寸 | 4.9 x 3.9 x 1.25mm |
| 典型增加带宽产品 | 1.1MHz | 宽度 | 3.9mm |
| 典型双电源电压 | ±12 V, ±3 V, ±5 V, ±9 V | 高度 | 1.25mm |
| 典型转换速率 | 0.6V/?s |

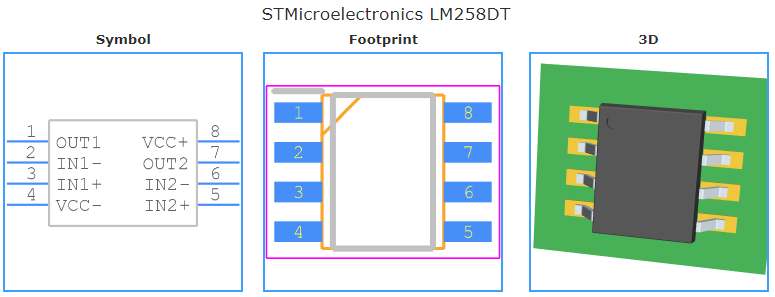

LM258DT引脚图
