TL082CDR
- 厂商名称TI德州仪器
- 元件分类预算放大器
- 中文描述芯片，运算放大器，3MHZ，13V/uS，SOIC-8
- 英文描述Op Amp Dual GP±18V 8-Pin SOIC T/R
- 数据手册TL082CDR数据手册Datasheet PDF
- 在线购买
TL082CDR概述
TL082CDR JFET输入运算放大器系列旨在提供比以前开发的任何运算放大器系列更广泛的选择。这些JFET输入运算放大器中的每一个均在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率，低输入偏置和失调电流以及低失调电压温度系数的特点。
低功耗：典型值为1.4 mA/ch
宽共模和差分电压
范围
低输入偏置电流：典型值为30 pA
低输入失调电流：5 pA（典型值）
输出短路保护
低总谐波失真：0.003％（典型值）
高输入阻抗：JFET输入级
无闩锁操作
高压摆率：典型值为13 V/?s
共模输入电压范围
包括V CC+
低功耗：典型值为1.4 mA/ch
宽共模和差分电压
范围
低输入偏置电流：典型值为30 pA
低输入失调电流：5 pA（典型值）
输出短路保护
低总谐波失真：0.003％（典型值）
高输入阻抗：JFET输入级
无闩锁操作
高压摆率：典型值为13 V/?s
共模输入电压范围
包括V CC+
TL082CDR中文参数
| 产品种类: | 运算放大器 | 放大器类型: | General Purpose Amplifier |
| 安装风格: | SMD/SMT | 高度: | 1.58 mm |
| 封装 / 箱体: | SOIC-8 | 输入类型: | Rail-to-Rail |
| 通道数量: | 2 Channel | 长度: | 4.9 mm |
| 电源电压-最大: | 36 V | 产品: | Operational Amplifiers |
| GBP-增益带宽产品: | 3 MHz | 电源类型: | Single, Dual |
| SR - 转换速率 : | 13 V/us | 技术: | BiFET |
| Vos - 输入偏置电压 : | 6 mV | 宽度: | 3.91 mm |
| 电源电压-最小: | 7 V | 双重电源电压: | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| 最小工作温度: | - 40 C | In—输入噪声电流密度: | 0.01 pA/sqrt Hz |
| 最大工作温度: | + 85 C | 最大双重电源电压: | +/- 18 V |
| Ib - 输入偏流: | 200 pA | 最小双重电源电压: | +/- 3.5 V |
| 工作电源电流: | 1.4 mA | 工作电源电压: | 7 V to 36 V, +/- 3.5 V to +/- 18 V |
| 关闭: | No Shutdown | Pd-功率耗散: | 680 mW |
| CMRR - 共模抑制比: | 70 dB to 86 dB | Vcm - 共模电压: | Negative Rail + 4 V to Positive Rail - 4 V |
| en - 输入电压噪声密度: | 18 nV/sqrt Hz | 电压增益 dB: | 106.02 dB |
| 系列: | TL082 | 单位重量: | 72.600 mg |

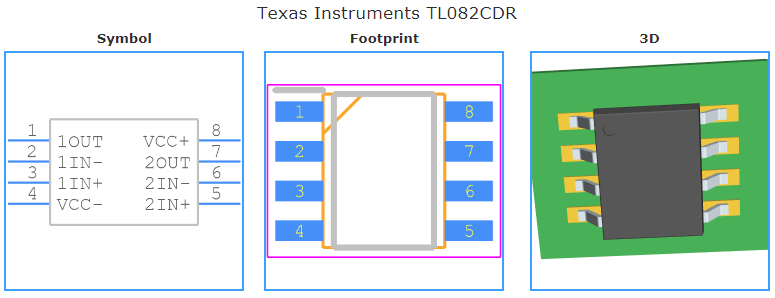

TL082CDR引脚图
