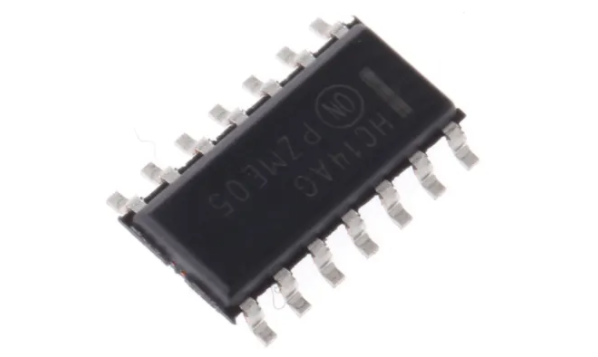

MC74HC14ADR2G
- 厂商名称ON安森美
- 元件分类门极和反相器
- 中文描述非门，HC系列，施密特触发，1输入，5.2 mA，2V至6V，SOIC-14
- 英文描述Inverter Schmitt Trigger 6-Element CMOS Automotive 14-Pin SOIC N T/R
- 数据手册MC74HC14ADR2G数据手册Datasheet PDF
- 在线购买
MC74HC14ADR2G概述
MC74HC14ADR2G是具有施密特触发器输入的六进制逆变器。MC74HC14A的引脚分配与LS14，LS04和HC04相同。器件输入与标准CMOS输出兼容，带有上拉电阻，与LSTTL输出兼容。
输出直接与CMOS，NMOS和TTL接口
1mA低输入电流
CMOS器件的高抗噪特性
符合JEDEC标准7A要求
应用
信号处理
输出直接与CMOS，NMOS和TTL接口
1mA低输入电流
CMOS器件的高抗噪特性
符合JEDEC标准7A要求
应用
信号处理
MC74HC14ADR2G中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | HC |
| 输入类型 | 施密特触发器 | 尺寸 | 8.75 x 4 x 1.5mm |
| 每片芯片元件数目 | 6 | 最高工作温度 | +125 °C |
| 施密特触发器输入 | 是 | 高度 | 1.5mm |
| 最长传播延迟时间@最长CL | 13 ns @ 6 V, 15 ns @ 4.5 V, 30 ns @ 3 V, 75 ns @ 2 V | 长度 | 8.75mm |
| 最大高电平输出电流 | -5.2mA | 最小工作电源电压 | 2 V |
| 最大低电平输出电流 | 5.2mA | 宽度 | 4mm |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | SOIC | 最大工作电源电压 | 6 V |
| 引脚数目 | 14 | 最低工作温度 | -55 °C |

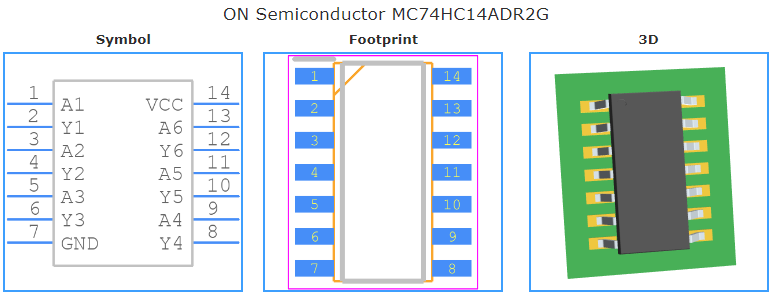

MC74HC14ADR2G引脚图
