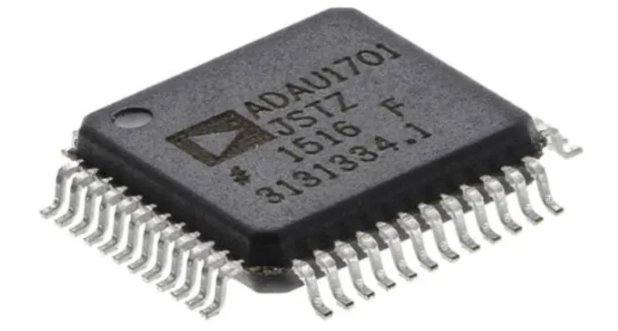

ADAU1701JSTZ
厂商名称：ADI
元件分类：数字音频处理器
中文描述：
音频控制器，数字音频接口，1.8V，3.3V，I2C，串行，LQFP，48引脚，0°C
英文描述：
DSP 28bit/56bit 50MHz 50MIPS Automotive 48-Pin LQFP T/R
数据手册：
在线购买：立即购买
ADAU1701JSTZ概述
ADAU1701是一款完整的单芯片音频系统，包含28/56 bit音频DSP、ADC、DAC以及类似微控制器的控制接口。信号处理包括平衡、混音、低音增强、多波段动态处理、延迟补偿以及立体声图像扩展等，可以对现实世界的扬声器、放大器与收听环境的限制进行补偿，对感受到的音频质量进行动态改进。
ADAU1701的信号处理可以同高端立体声设备中的信号处理相媲美。大多数处理是由完全的56 bit双精度模式完成的，因此带来非常优良的低电平信号性能。ADAU1701是完全可编程数字信号处理器。易于使用的SigmaStudio软件允许用户利用双二阶滤波器、动态处理器、电平控制以及GPIO接口控制通用等手段，通过图形配置用户定制的信号处理流程。
ADAU1701程序可以从串行EEPROM（通过其自引导机制）或从外部微控制器上电加载。在上电期间，当前参数状态可以从ADAU1701写回到EEPROM，以便在下一次程序运行时重新调用。
2个∑-ΔADC与4个∑-ΔDAC向动态的模拟输出提供98.5 dB模拟输入。每个ADC的总谐波失真+噪声（THD+N）为-83 dB，每个DAC的总谐波失真+噪声（THD+N）为-90 dB。数字输入与输出端口允许与额外ADC与DAC的无胶合连接。ADAU1701通过I2C总线或4线SPI®端口通信。
应用
多媒体扬声器系统
MP3播放器扬声器
汽车音响磁头单元
迷你立体声音响
数字电视
演播室监视器
扬声器混音调节
音乐会演奏效果处理器
座位声音系统（飞机/交通车）
ADAU1701的信号处理可以同高端立体声设备中的信号处理相媲美。大多数处理是由完全的56 bit双精度模式完成的，因此带来非常优良的低电平信号性能。ADAU1701是完全可编程数字信号处理器。易于使用的SigmaStudio软件允许用户利用双二阶滤波器、动态处理器、电平控制以及GPIO接口控制通用等手段，通过图形配置用户定制的信号处理流程。
ADAU1701程序可以从串行EEPROM（通过其自引导机制）或从外部微控制器上电加载。在上电期间，当前参数状态可以从ADAU1701写回到EEPROM，以便在下一次程序运行时重新调用。
2个∑-ΔADC与4个∑-ΔDAC向动态的模拟输出提供98.5 dB模拟输入。每个ADC的总谐波失真+噪声（THD+N）为-83 dB，每个DAC的总谐波失真+噪声（THD+N）为-90 dB。数字输入与输出端口允许与额外ADC与DAC的无胶合连接。ADAU1701通过I2C总线或4线SPI®端口通信。
应用
多媒体扬声器系统
MP3播放器扬声器
汽车音响磁头单元
迷你立体声音响
数字电视
演播室监视器
扬声器混音调节
音乐会演奏效果处理器
座位声音系统（飞机/交通车）
ADAU1701JSTZ中文参数
| 制造商: | Analog Devices Inc. | 长度: | 7 mm |
| 产品种类: | 音频 DSP | 转换器数量: | 6 |
| 系列: | ADAU1701 | 分辨率: | 24 bit |
| 产品: | Audio DSPs | 宽度: | 7 mm |
| 工作电源电压: | 3.3 V, 1.8 V | 商标: | Analog Devices |
| 工作电源电流: | +/- 40 mA, +/- 50 mA | 接口类型: | SPI |
| 最小工作温度: | 0 C | 通道数量: | 2 Channel |
| 最大工作温度: | + 70 C | THD + 噪声: | - 83 dB |
| 安装风格: | SMD/SMT | 湿度敏感性: | Yes |
| 封装 / 箱体: | LQFP-48 | Pd-功率耗散: | 286.5 mW |
| 封装: | Tray | 产品类型: | Audio DSPs |
| 高度: | 1.4 mm | SNR – 信噪比: | 100 db |

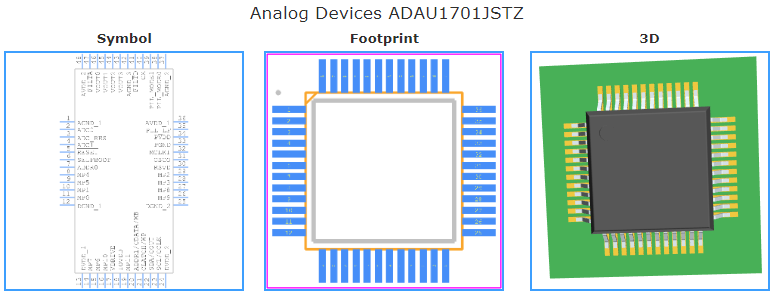

ADAU1701JSTZ引脚图
