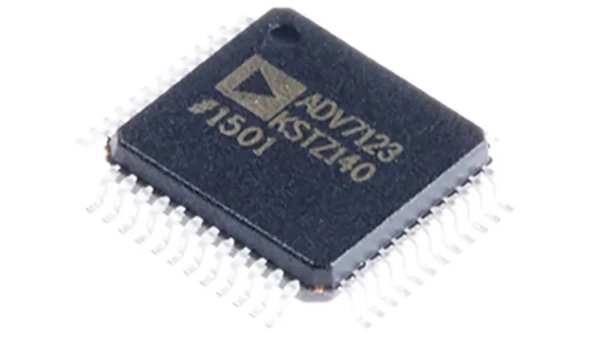

ADV7123KSTZ140
厂商名称:ADI
元件分类:数模转换器DAC
中文描述:
数模转换器,10 bit,330 MSPS,CMOS,并行,TTL,3V至3.6V,4.75V至5.25V,LQFP,48引脚
英文描述:
DAC 3-CH Segment 10-bit 48-Pin LQFP T/R
数据手册:
在线购买:立即购买
ADV7123KSTZ140概述
ADV7123(ADV®)是一款单芯片三路高速数模转换器。它内置三个高速、10位、带互补输出的视频DAC、一个标准TTL输入接口和高阻抗、模拟输出电流源。
它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号:复合SYNC和BLANK。
该器件还具有省电模式。
ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。
产品特色
330 MSPS吞吐量。
保证10位单调性。
与各种高分辨率彩色图形系统兼容,包括RS-343A和RS-170。
应用
数字视频系统(1600×1200,100 Hz时)
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重构
它具有三个独立的10位宽输入端口。只需一个5 V/3.3 V单电源和时钟便能工作。ADV7123还具有其它视频控制信号:复合SYNC和BLANK。
该器件还具有省电模式。
ADV7123采用5 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。ADV7123采用48引脚LQFP封装。
产品特色
330 MSPS吞吐量。
保证10位单调性。
与各种高分辨率彩色图形系统兼容,包括RS-343A和RS-170。
应用
数字视频系统(1600×1200,100 Hz时)
高分辨率彩色图形
数字无线电调制
图像处理
仪器仪表
视频信号重构
ADV7123KSTZ140中文参数
体系结构 | 分段 | 输出极性 | 单极 |
分辨率 | 10 位 | 电压参考 | 外部,内部 |
转换率 | 140Msps | 电源类型 | 单 |
满量程误差 | ±5%FSR | 最低工作温度 | -40 °C |
整体非线性误差 | ±1LSB | 宽度 | 7mm |
数模转换器通道数目 | 3 | 高度 | 1.4mm |
安装类型 | 表面贴装 | 长度 | 7mm |
封装类型 | LQFP | 典型单电源电压 | 3.3 V、5 V |
引脚数目 | 48 | 尺寸 | 7 x 7 x 1.4mm |
数字式接口类型 | 并行 | 最高工作温度 | +85 °C |
ADV7123KSTZ140引脚图
