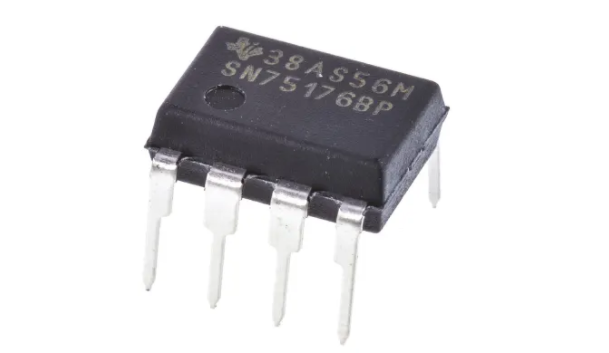

SN75176BP
- 厂商名称TI德州仪器
- 元件分类接口芯片
- 中文描述差动收发器，RS485/RS422，SN75176AP，4.75V-5.25V电源，DIP-8
- 英文描述Single Transmitter/Receiver RS-422/RS-485 8-Pin PDIP Tube
- 数据手册SN75176BP数据手册Datasheet PDF
- 在线购买
SN75176BP概述
SN75176BP差分总线收发器设计用于在多点总线传输线上进行双向数据通信。它们专为平衡传输线而设计，并符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A以及ITU建议V.11和X.27。
SN75176BP器件将三态差分线驱动器和差分输入线接收器组合在一起，两者均通过单个5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能，它们可以在外部连接在一起以用作方向控制。驱动器差分输出和接收器差分输入在内部相连，以形成差分输入/输出（I/O）总线端口，这些端口设计为在禁用驱动器或V CC=0时向总线提供最小负载。这些端口的功能广泛正和负共模电压范围，使该器件适合于聚会应用。
该驱动器设计用于高达60 mA的灌电流或灌电流。该驱动器具有正负电流限制和热关断功能，可防止线路故障。热关断设计为在约150°C的结温下发生。接收器的最小输入阻抗为12kΩ，输入灵敏度为±200 mV，典型输入迟滞为50 mV。
SN75176BP器件将三态差分线驱动器和差分输入线接收器组合在一起，两者均通过单个5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能，它们可以在外部连接在一起以用作方向控制。驱动器差分输出和接收器差分输入在内部相连，以形成差分输入/输出（I/O）总线端口，这些端口设计为在禁用驱动器或V CC=0时向总线提供最小负载。这些端口的功能广泛正和负共模电压范围，使该器件适合于聚会应用。
该驱动器设计用于高达60 mA的灌电流或灌电流。该驱动器具有正负电流限制和热关断功能，可防止线路故障。热关断设计为在约150°C的结温下发生。接收器的最小输入阻抗为12kΩ，输入灵敏度为±200 mV，典型输入迟滞为50 mV。
SN75176BP中文参数
| 安装类型 | 通孔 | 长度 | 9.81mm |
| 封装类型 | PDIP | 最低工作温度 | 0 °C |
| 引脚数目 | 8 | 宽度 | 6.35mm |
| 尺寸 | 9.81 x 6.35 x 4.57mm | 最高工作温度 | +70 °C |
| 高度 | 4.57mm |

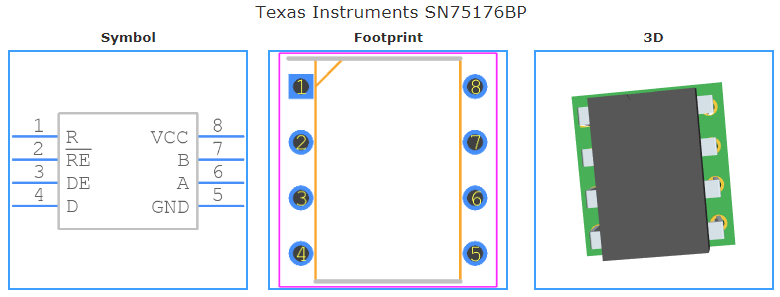

SN75176BP引脚图
