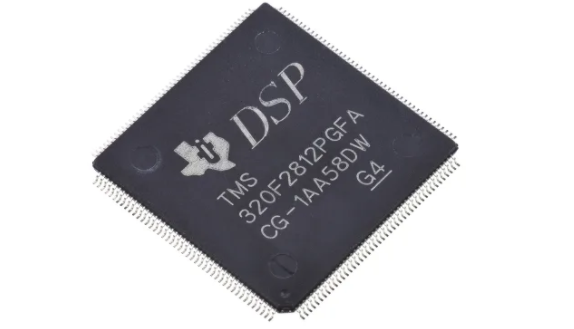

TMS320F2812PGFA
- 厂商名称TI德州仪器
- 元件分类数字信号处理器
- 中文描述数字信号控制器，TMS320系列，150 MHz，256 KB，56输入，CAN，SCI，SPI，1.9 V
- 英文描述DSP Fixed-Point 32bit 150MHz 150MIPS 176-Pin LQFP Tray
- 数据手册TMS320F2812PGFA数据手册Datasheet PDF
- 在线购买
TMS320F2812PGFA概述
TMS320F2812PGFA是一款32位数字信号控制器，带闪存，适用于高要求的控制应用.F2812包含128K×16嵌入式闪存，分为4个8K×16个扇区与6个16K×16个扇区.F2810包含64K×16嵌入式闪存，分为2个8K×16扇区与3个16K×16扇区.这三款器件都包含1个1K x 16 OTP存储器，在地址范围0x3D 7800-0x3D 7BFF位置.用户可单独清除，编程与验证闪存扇区，同时保持其他扇区不变.但是，不可使用闪存的1个扇区或OTP执行指令清除/编程其他扇区.提供特殊的内存流水线，为了实现闪存模块更高的性能.闪存/OTP被映射至程序与数据空间;因此，它可以用来执行代码或存储数据信息.
高性能静态CMOS技术
片上存储器
可编程读/写选通时序
支持动态PLL比例变化
3个外部中断
外设中断扩展(PIE)模块，支持45个外设中断
128位安全密钥/锁
3个32位CPU定时器
支持IDLE，STANDBY，HALT模式
禁用单独外设时钟
绿色产品，无Sb/Br
应用
自动化与过程控制
高性能静态CMOS技术
片上存储器
可编程读/写选通时序
支持动态PLL比例变化
3个外部中断
外设中断扩展(PIE)模块，支持45个外设中断
128位安全密钥/锁
3个32位CPU定时器
支持IDLE，STANDBY，HALT模式
禁用单独外设时钟
绿色产品，无Sb/Br
应用
自动化与过程控制
TMS320F2812PGFA中文参数
| 最大频率 | 150MHz | 封装类型 | LQFP |
| 装置备每秒百万条指令 | 150MIPS | 引脚数目 | 176 |
| 数据总线宽度 | 32Bit | 典型工作电源电压 | 1.9 V，3.3 V |
| 内存大小 | 36 kB | 尺寸 | 24 x 24 x 1.4mm |
| 指令集结构 | 哈佛 | 长度 | 24mm |
| 程序存储器大小 | 256 kB | 宽度 | 24mm |
| 程序存储器类型 | 闪存 EEPROM | 最低工作温度 | -40 °C |
| 数字式和算术格式 | 固定点 | 高度 | 1.4mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
TMS320F2812PGFA引脚图
