ST232ECDR
- 厂商名称意法半导体
- 元件分类RS232芯片
- 中文描述RS232收发器,2驱动器,2接收器,4.5V至5.5V电源,SOIC-16
- 英文描述ST232ECDR,Line Transceiver,EIA/TIA-232-E,RS-232,V.28 2-TX 2-RX 2-TRX,5V,16-Pin SOP
- 数据手册ST232ECDR数据手册Datasheet PDF
- 在线购买
ST232ECDR概述
ST232ECDR是一款具有±15KV ESD保护的5 V RS-232收发器。每个发射器输出和接收器输入都受±15KV静电放电（ESD）冲击保护。驱动器符合所有EIA/TIA-232E和CCITT V.28规范，按照EIA/TIA-232E规范加载时，数据速率可达230Kbps。它使用5V单电源电压。它使用四个0.1µF电容。
在无负载、TA=25°C时，VCC电源电流典型值为5mA
在（C1-C4=0.1µF，VCC=5V±10%时）输入漏电流最大为±10µA
在（TA=25°C、VCC=5V、RL=3至7Kohm、CL=50至1000pF）条件下，典型转换速率为6V/µs
在（RL=3至7Kohm、CL=50至1000pF）条件下，数据传输速率典型值为400Kb/s
在（C1-C4=0.1µF、VCC=5V±10%时，发射机输出电阻最小为300欧姆）
传播延迟时间为2µA典型值（RL=3至7Kohm，CL=50至2500pF）
在（TA=25°C、VCC=5V）条件下，RS-232输入电阻典型值为5Kohm
发射机输出短路电流为±10mA典型值（C1-C4=0.1µF，VCC=5V±10）
工作温度范围为0°C至70°C
S016封装
在无负载、TA=25°C时，VCC电源电流典型值为5mA
在（C1-C4=0.1µF，VCC=5V±10%时）输入漏电流最大为±10µA
在（TA=25°C、VCC=5V、RL=3至7Kohm、CL=50至1000pF）条件下，典型转换速率为6V/µs
在（RL=3至7Kohm、CL=50至1000pF）条件下，数据传输速率典型值为400Kb/s
在（C1-C4=0.1µF、VCC=5V±10%时，发射机输出电阻最小为300欧姆）
传播延迟时间为2µA典型值（RL=3至7Kohm，CL=50至2500pF）
在（TA=25°C、VCC=5V）条件下，RS-232输入电阻典型值为5Kohm
发射机输出短路电流为±10mA典型值（C1-C4=0.1µF，VCC=5V±10）
工作温度范围为0°C至70°C
S016封装
ST232ECDR中文参数
| 制造商: | STMicroelectronics | 接收机数量: | 2 Receiver |
| 产品种类: | RS-232接口集成电路 | 双工: | Full Duplex |
| 安装风格: | SMD/SMT | 电源电压-最大: | 5.5 V |
| 封装 / 箱体: | SOIC-16 | 电源电压-最小: | 4.5 V |
| 系列: | ST232EC | 工作电源电流: | 10 mA |
| 功能: | Transceiver | 最小工作温度: | 0℃ |
| 数据速率: | 400 kb/s | 最大工作温度: | + 70℃ |
| 激励器数量: | 2 Driver | ESD 保护: | 15 kV |

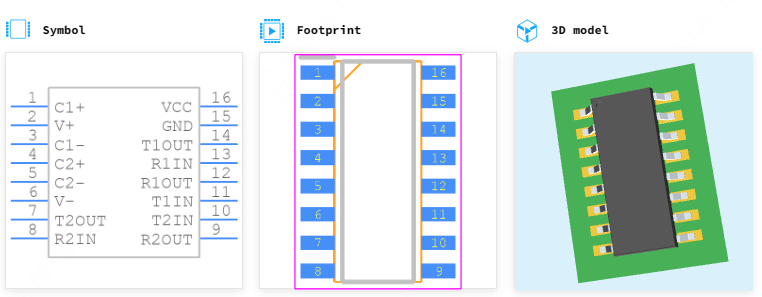

ST232ECDR引脚图
