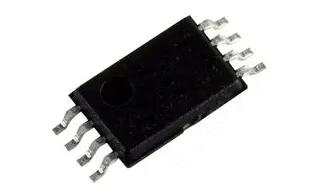

LM258PT
- 厂商名称意法半导体
- 元件分类运算放大器
- 中文描述运算放大器, 2 放大器, 1.1 MHz, 0.6 V/µs, 3V 至 30V, TSSOP, 8 引脚
- 英文描述OperationalAmplifiers-OpAmpsDualLowPower
- 数据手册LM258PT数据手册Datasheet PDF
- 在线购买
LM258PT概述
LM258PT电路由两个独立、高增益、内部频率补偿运算放大器组成，专门设计用于在宽电压范围内使用单电源工作。低功耗电源漏极与电源电压的大小无关。
应用领域包括传感器放大器、直流增益块和所有传统运算放大器电路，现在可以更容易地在单电源系统中实现这些功能。例如，这些电路可直接使用逻辑系统中使用的标准5V电压供电，无需额外电源即可轻松提供所需的接口电子设备。
在线性模式下，输入共模电压范围包括接地，输出电压也可以摆动到接地，即使只使用单电源电压。
应用领域包括传感器放大器、直流增益块和所有传统运算放大器电路，现在可以更容易地在单电源系统中实现这些功能。例如，这些电路可直接使用逻辑系统中使用的标准5V电压供电，无需额外电源即可轻松提供所需的接口电子设备。
在线性模式下，输入共模电压范围包括接地，输出电压也可以摆动到接地，即使只使用单电源电压。
LM258PT中文参数
| 制造商: | STMicroelectronics | ||
| 产品种类: | 运算放大器 - 运放 | ||
| 通道数量: | 2 Channel | 关闭: | No Shutdown |
| GBP-增益带宽产品: | 1.1 MHz | 最小工作温度: | - 40℃ |
| SR - 转换速率 : | 600 mV/us | 最大工作温度: | + 105℃ |
| Vos - 输入偏置电压 : | 5 mV | 系列: | LM258 |
| Ib - 输入偏流: | 150 nA | 放大器类型: | Low Power Amplifier |
| 电源电压-最大: | 30 V, +/- 15 V | 商标: | STMicroelectronics |
| 电源电压-最小: | 3 V, +/- 1.5 V | 双重电源电压: | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V |
| 工作电源电流: | 1.2 mA | 高度: | 1 mm |
| 每个通道的输出电流: | 40 mA | 长度: | 3 mm |
| CMRR - 共模抑制比: | 85 dB | 最大双重电源电压: | +/- 15 V |
| en - 输入电压噪声密度: | 55 nV/sqrt Hz | 最小双重电源电压: | +/- 1.5 V |
| 封装 / 箱体: | TSSOP-8 | 工作电源电压: | 3 V to 30 V, +/- 1.5 V to +/- 15 V |
| 安装风格: | SMD/SMT | Pd-功率耗散: | 500 mW (1/2 W) |
| PSRR - 电源抑制比: | 65 dB |

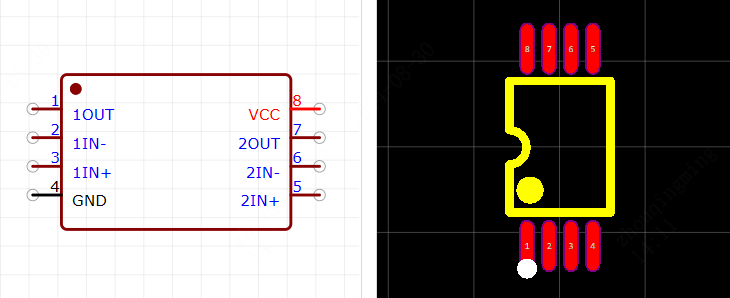

LM258PT引脚图
