S9S08DZ60F2MLFR
- 厂商名称NXP
- 元件分类8位微控制器
- 中文描述恩智浦,8位微控制器,S08D系列,CAN接口,60KB Flash 3.3V/5V
- 英文描述S08 S08 Microcontroller IC 8-Bit 40MHz 60KB(60K x 8)FLASH 48-LQFP(7x7)
- 数据手册S9S08DZ60F2MLFR数据手册Datasheet PDF
- 在线购买
S9S08DZ60F2MLFR概述
S9S08DZ60F2MLFR是恩智浦针对汽车和工业市场，推出业界首款具备嵌入式CAN接口、EEPROM和片上仿真/调试功能的8位微控制器系列。S08D系列器件之间引脚、外设和工具兼容，为开发人员提供了扩展性和灵活性，便于移植。
这款高度集成的新一代MCU系列集成了丰富的功能，旨在提供更高的性能，节省电量，缩短开发时间，节省电路板空间和成本。
特性
S08 CPU内核运行频率高达40 MHz，总线频率达20 MHz
附加了后台指令(BGND)的HC08指令集
高达128 KB闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
高达2 KB的EEPROM在线可编程存储器;8字节单页或4字节双页擦除区块；在执行闪存时可编程和擦除；擦除中止
最高8 KB RAM(16:1闪存/RAM，比例优于同类竞争产品)
87个通用I/O引脚，一个纯输入引脚
32个中断引脚，每个引脚极性可选
所有输入引脚上有迟滞并可配置上拉电子器件
所有输出引脚上的压摆率和驱动强度均可配置
这款高度集成的新一代MCU系列集成了丰富的功能，旨在提供更高的性能，节省电量，缩短开发时间，节省电路板空间和成本。
特性
S08 CPU内核运行频率高达40 MHz，总线频率达20 MHz
附加了后台指令(BGND)的HC08指令集
高达128 KB闪存，在整个工作电压和温度范围内均可进行读取/编程/擦除操作
高达2 KB的EEPROM在线可编程存储器;8字节单页或4字节双页擦除区块；在执行闪存时可编程和擦除；擦除中止
最高8 KB RAM(16:1闪存/RAM，比例优于同类竞争产品)
87个通用I/O引脚，一个纯输入引脚
32个中断引脚，每个引脚极性可选
所有输入引脚上有迟滞并可配置上拉电子器件
所有输出引脚上的压摆率和驱动强度均可配置
S9S08DZ60F2MLFR中文参数
| 核心处理器 | S08 | RAM 大小 | 3K x 8 |
| 内核规格 | 8 位 | 电压 - 供电 (Vcc/Vdd) | 2.7V ~ 5.5V |
| 速度 | 40MHz | 数据转换器 | A/D 16x12b |
| 连接能力 | CANbus，I?C，LIN，SCI，SPI | 振荡器类型 | 内部 |
| 外设 | LVD，POR，PWM，WDT | 工作温度 | -40°C ~ 125°C（TA） |
| I/O 数 | 39 | 安装类型 | 表面贴装型 |
| 程序存储容量 | 60KB（60K x 8） | 封装/外壳 | 48-LQFP |
| 程序存储器类型 | 闪存 | 供应商器件封装 | 48-LQFP（7x7） |
| EEPROM 容量 | - |

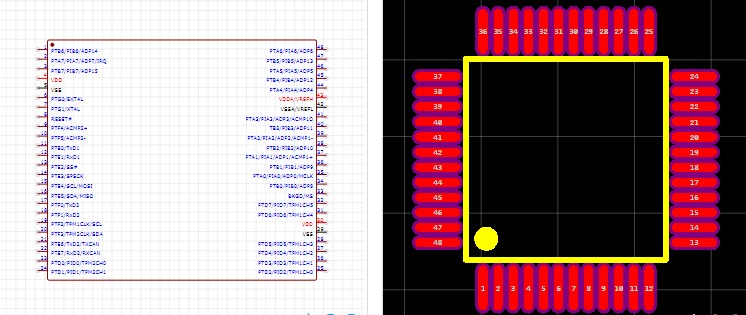

S9S08DZ60F2MLFR引脚图
