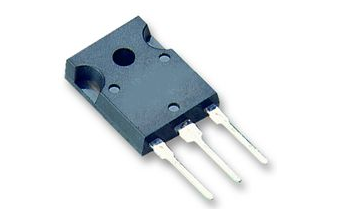

NGTB40N120FL2WG
- 厂商名称ON安森美
- 元件分类IGBT
- 中文描述晶体管-IGBT,80 A,Vce=1200 V,±20V,3引脚,TO-247封装
- 英文描述Trans IGBT Chip N-CH 1200V 80A 652000mW 3-Pin(3+Tab)TO-247 Tube
- 数据手册NGTB40N120FL2WG数据手册Datasheet PDF
- 在线购买
NGTB40N120FL2WG概述
NGTB40N120FL2WG绝缘栅双极晶体管（IGBT）具有结实且具有成本效益的Field Stop II沟道结构，并在要求苛刻的开关应用中提供了卓越的性能，同时提供了低导通电压和最小的开关损耗。IGBT非常适合UPS和太阳能应用。集成在设备中的是软，快速共封装的具有低正向电压的续流二极管。
特性
采用Field Stop技术的极高效沟槽
最高温度=175°C
软快速反向恢复二极管
针对高速开关进行了优化
10?s短路能力
应用
太阳能逆变器
电焊工
UPS系统
光伏逆变器
特性
采用Field Stop技术的极高效沟槽
最高温度=175°C
软快速反向恢复二极管
针对高速开关进行了优化
10?s短路能力
应用
太阳能逆变器
不间断电源逆变器电源（UPS）
终端产品
焊接电焊工
UPS系统
光伏逆变器
NGTB40N120FL2WG中文参数
| 最大连续集电极电流 | 80 A | 开关速度 | 1MHz |
| 最大集电极-发射极电压 | 1200 V | 晶体管配置 | 单 |
| 最大栅极发射极电压 | ±20V | 长度 | 16.25mm |
| 最大功率耗散 | 535 W | 宽度 | 5.3mm |
| 封装类型 | TO-247 | 高度 | 21.4mm |
| 安装类型 | 通孔 | 尺寸 | 16.25 x 5.3 x 21.4mm |
| 通道类型 | N | 最高工作温度 | +175 °C |
| 引脚数目 | 3 | 最低工作温度 | -55 °C |
| Id-连续漏极电流: | 5.3 A | 正向跨导 - 最小值: | 17 S |
| Rds On-漏源导通电阻: | 32 mOhms | 下降时间: | 60 ns |
| Vgs - 栅极-源极电压: | 4.5 V | 产品类型: | MOSFET |
| Vgs th-栅源极阈值电压: | 400 mV | 上升时间: | 45 ns |
| Qg-栅极电荷: | 18 nC | 典型关闭延迟时间: | 72 ns |
| 最小工作温度: | - 55 C | 典型接通延迟时间: | 25 ns |
| 最大工作温度: | + 150 C | 单位重量: | 8 mg |
| CMRR - 共模抑制比: | 70 dB to 86 dB | 电压增益 dB: | 106.02 dB |
| CMRR - 共模抑制比: | 70 dB | 单位重量: | 259.200 mg |
| 计时器分辨率 | 16 bit, 32 bit | USART 通道数量 | 4 |
| PWM分辨率 | 16Bit | LIN 通道数量 | 1 |
