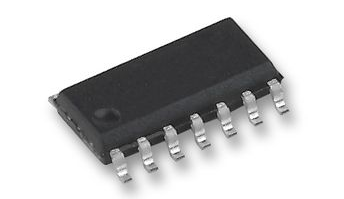

74HC393D,652
- 厂商名称Nexperia
- 元件分类计数器移位寄存器
- 中文描述Nexperia计数器,二进制SOIC封装,14引脚4位2表面贴装增序计数器,2-6V电源
- 英文描述Counter/Divider Dual 4-Bit Binary UP 14-Pin SO Bulk
- 数据手册74HC393D,652数据手册Datasheet PDF
- 在线购买
74HC393D,652概述
74HC393D是一个4级双二进制纹波计数器，具有一个时钟输入（nCP），一个覆盖的异步主复位输入（nMR）和4个缓冲并行输出（nQ0至nQ3）。计数器在nCP的从高到低转换时前进。nMR的高电平会清除计数器级并强制输出低电平，与nCP的状态无关。输入包括钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
两个带独立时钟的4位二进制计数器
两次主复位以分别清除每个4位计数器
CMOS输入电平
符合JEDEC标准7A
应用
工业,消费电子产品,计算机和计算机周边
两个带独立时钟的4位二进制计数器
两次主复位以分别清除每个4位计数器
CMOS输入电平
符合JEDEC标准7A
应用
工业,消费电子产品,计算机和计算机周边
74HC393D,652中文参数
| 封装类型 | SOIC | 最大工作电源电压 | 6 V |
| 逻辑功能 | 计数器 | 尺寸 | 8.75 x 4 x 1.45mm |
| 阶段数目 | 4 | 长度 | 8.75mm |
| 逻辑系列 | HC | 宽度 | 4mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 计数器类型 | 二进制 | 复位类型 | 异步 |
| 工作模式 | 增序计数器 | 最高工作温度 | +125 °C |
| 元件数目 | 2 | 高度 | 1.45mm |
| 引脚数目 | 14 | 方向类型 | 单向 |
| 最小工作电源电压 | 2 V | 触发类型 | 下降沿 |

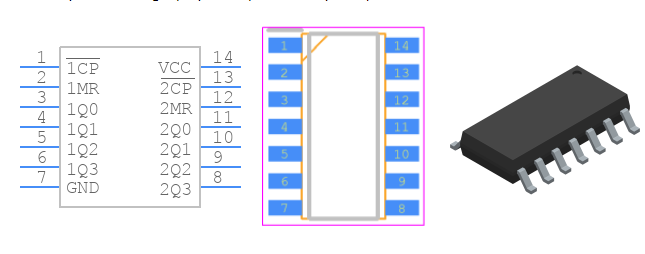

74HC393D,652引脚图
