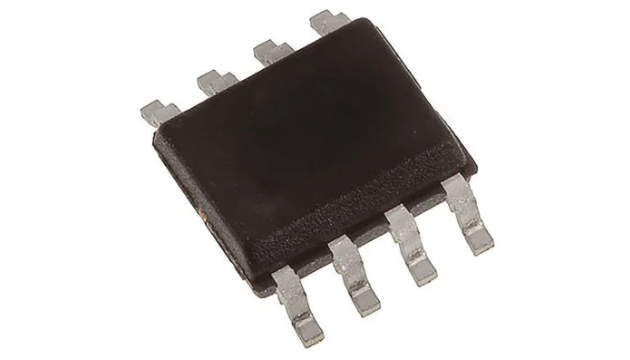

EPCS4SI8N
- 厂商名称ALTERA(阿尔特拉)
- 元件分类PROM存储器
- 中文描述FPGA配置内存,闪存,4 Mbit,40 MHz,JTAG,串行,SOIC,8引脚
- 英文描述Flash Serial 3.3V 4M-bit 8-Pin SOIC Tube
- 数据手册EPCS4SI8N数据手册Datasheet PDF
- 在线购买
EPCS4SI8N概述
EPCS4SI8N是一个4Mbit串行配置设备,8引脚SOIC封装.EPCS闪存设备可存储配置数据,通电后用于FPGA配置目的.它可用于所有FPGA,支持AS x1配置项目.用于和访问EPCS设备未使用的内存空间,通过Nios处理器和SOPC存储或获取数据.FPGA可在系统内使用JTAG接口为EPCS设备编程.
8分区和512KB每区
ISP支持USB-声卡,EthernetBlaster或ByteBlaster II下载线缆
推荐运行电压3.3V
支持有源串行(AS)x1配置方案
快速读取时钟频率40MHz
低成本,低引脚数和非易失性内存
配置过程低电流及几近为零的待机模式电流
运行电压范围2.7V至3.6V
写保护使用状态寄存器位支持内存区域
运行温度范围:-40°C至85°C
应用
嵌入式设计与开发
8分区和512KB每区
ISP支持USB-声卡,EthernetBlaster或ByteBlaster II下载线缆
推荐运行电压3.3V
支持有源串行(AS)x1配置方案
快速读取时钟频率40MHz
低成本,低引脚数和非易失性内存
配置过程低电流及几近为零的待机模式电流
运行电压范围2.7V至3.6V
写保护使用状态寄存器位支持内存区域
运行温度范围:-40°C至85°C
应用
嵌入式设计与开发
EPCS4SI8N中文参数
| 存储器类型: | 闪存 | 电源电压最小值: | 3V |
| 存储器容量: | 4Mbit | 电源电压最大值: | 3.6V |
| 时钟频率: | 40MHz | 工作温度最小值: | -40°C |
| 芯片接口类型: | JTAG, 串行 | 工作温度最高值: | 85°C |
| 封装类型: | SOIC | 产品类型: | EPCS Family |
| 针脚数: | 8引脚 | MSL: | MSL 3 - 168小时 |
EPCS4SI8N引脚图
