X9C103SIZT1
- 厂商名称Intersil(英特矽尔)
- 元件分类数字电位器
- 中文描述非易失性数字电位器,10 kohm,单,上、下,线性,±20%,4.5 V
- 英文描述X9C103 Series 100 Tap Non Volatile 10 kOhm Digital Potentiometer-SOIC-8
- 数据手册X9C103SIZT1数据手册Datasheet PDF
- 在线购买
X9C103SIZT1概述
X9C103SIZT1是Intersil的数字控制（XDCP）电位器。该设备包括一个电阻器阵列，抽头开关，一个控制部分和非易失性存储器。雨刮器的位置由三线接口控制。
电位计由一个由99个电阻元件和抽头开关网络组成的电阻器阵列实现。在每个元件之间和任一端之间是抽头端子可触及的分接点。刮水器元件的位置由CS，U/D和INC输入控制。刮水器的位置可以存储在非易失性存储器中，然后在随后的加电操作中调用。
电位计由一个由99个电阻元件和抽头开关网络组成的电阻器阵列实现。在每个元件之间和任一端之间是抽头端子可触及的分接点。刮水器元件的位置由CS，U/D和INC输入控制。刮水器的位置可以存储在非易失性存储器中，然后在随后的加电操作中调用。
该器件可用作三端电位计或两端可变电阻器，其用途广泛，从控制到信号处理再到参数调整。
X9C103SIZT1中文参数
| 器件/通道数量 | 1 | Wiper电流 (mA) | 4.4 |
| 抽头数量 | 100 | Wiper电阻 (Ω) | 40 |
| 内存类型 | 非易失性 | 双电源范围 (V) | 不适用 |
| 总线/输出接口 | 3线式（上/下） | 最高工作温度 | 85°摄氏度 |
| 阻抗选项 (kΩ) | 10 | 端到端温度系数 (ppm/?C) | 300 |
| 供电电压Vcc (最小值) (V) | 4.5 | 中点比率温度系数 | 20 |
| 供电电压Vcc (最大值) (V) | 5.5 | 特性 | 集成电荷泵，允许单电源摆幅为-5.5V至5.5V |
| 供电电流Icc | 750 ?A | 单电源范围 (V) | 0至5.5 |
| 阻抗变化特性 | 线性的 | 供电电压Vcc范围 (V) | 4.5至5.5 |
| VL最小终端电压 | -5伏 | 采样 | 是 |
| VL最大终端电压 | 5伏 | 温度范围 | -40至+85 |

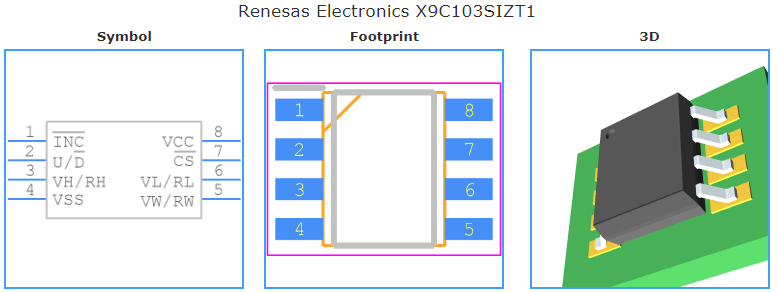

X9C103SIZT1引脚图
