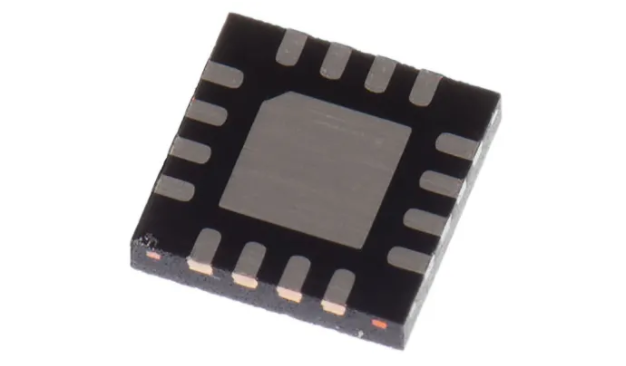

TPS62110RSAR
- 厂商名称TI德州仪器
- 元件分类DCDC芯片
- 中文描述 DCDC,降压转换器,3.1→17 V输入,1.5A最大输出,1.2→16 V输出,1400 kHz最高开关频率,16引脚QFN封装
- 英文描述Conv DC-DC 3.1V to 17V Synchronous Step Down Single-Out 1.2V to 16V 1.5A 16-Pin VQFN EP T/R
- 数据手册TPS62110RSAR数据手册Datasheet PDF
- 在线购买
TPS62110RSAR概述
TPS62110RSAR是一款低噪声同步降压型DC-DC转换器，非常适合使用2至4节锂离子电池或12V或15V电源供电的系统。TPS6211x器件是同步脉冲宽度调制（PWM）转换器，具有集成的N通道和P通道功率MOSFET开关。同步整流用于提高效率并减少外部组件数量。为了在较宽的负载电流范围内实现最高效率，该转换器在轻载电流下进入节能的脉冲频率调制（PFM）模式。工作频率通常为1MHz，从而允许使用较小的电感器和电容器值。器件可同步至0.8至1.4MHz范围内的外部时钟信号。对于低噪声运行，转换器可以在仅PWM模式下运行。在关机模式下，
宽负载电流下的高效率
PFM/PWM操作模式引起的范围
100％最大占空比，最低失落
过热和过流保护
95％高效率
高达1.4MHz可同步至外部时钟
20?A典型静态电流
绿色产品，无Sb/Br
应用
电源管理,计算机和计算机周边,传感与仪器
宽负载电流下的高效率
PFM/PWM操作模式引起的范围
100％最大占空比，最低失落
过热和过流保护
95％高效率
高达1.4MHz可同步至外部时钟
20?A典型静态电流
绿色产品，无Sb/Br
应用
电源管理,计算机和计算机周边,传感与仪器
TPS62110RSAR中文参数
| 最大输出电流 | 1.5A | 引脚数目 | 16 |
| 最大输出电压 | 16 V | 封装类型 | QFN |
| 调节器功能 | 降压 | 宽度 | 4.1mm |
| 最小输出电压 | 1.2 V | 高度 | 0.95mm |
| 最小输入电压 | 3.1 V | 长度 | 4.1mm |
| 最大输入电压 | 17 V | 最高工作温度 | +85 °C |
| 输出类型 | 可调整的 | 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 | 尺寸 | 4.1 x 4.1 x 0.95mm |
| 输出数目 | 1 | 最高开关频率 | 1400 kHz |

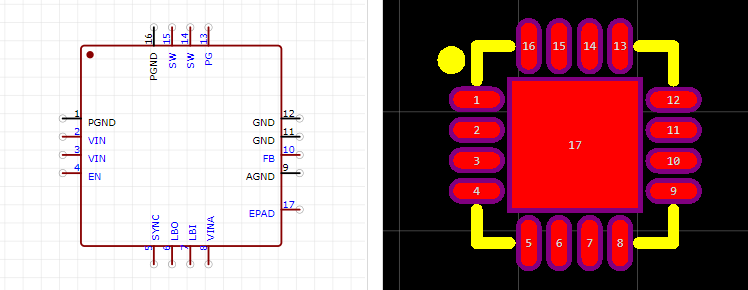

TPS62110RSAR引脚图
