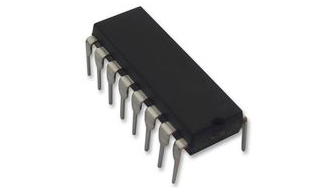

ULN2004A
- 厂商名称ST意法半导体
- 元件分类达林顿晶体管
- 中文描述达林顿管,NPN,最大连续集电极电流500 mA,PDIP封装,通孔安装,16引脚,每片7芯片,Vce=50 V
- 英文描述Trans Darlington NPN 50V 0.5A 16-Pin PDIP Tube
- 数据手册ULN2004A数据手册Datasheet PDF
- 在线购买
ULN2004A概述
ULN2004A是一款高电压,高电流达林顿阵列,每个包含7个开集达林顿对,共发射极。适用于继电器驱动器,步进和DC有刷电机驱动器,灯驱动器,显示器驱动器(LED或GDT),线路驱动器和逻辑缓冲器。
带有抑制二极管,用于感性负载
输出可以并联,以输出更高的电流
TTL/CMOS/PMOS/DTL兼容输入
输入引脚的位置在输出引脚的对面,以简化布局
带有抑制二极管,用于感性负载
输出可以并联,以输出更高的电流
TTL/CMOS/PMOS/DTL兼容输入
输入引脚的位置在输出引脚的对面,以简化布局
ULN2004A中文参数
| 晶体管类型 | NPN | 最小直流电流增益 | 1000 |
| 最大连续集电极电流 | 500 mA | 最大集电极-发射极饱和电压 | 1.6 V |
| 最大集电极-发射极电压 | 50 V | 高度 | 5.1mm |
| 封装类型 | PDIP | 宽度 | 7.1mm |
| 安装类型 | 通孔 | 最低工作温度 | -20 °C |
| 引脚数目 | 16 | 长度 | 20mm |
| 晶体管配置 | 共发射极 | 最高工作温度 | +85 °C |
| 每片芯片元件数目 | 7 | 尺寸 | 20 x 7.1 x 5.1mm |
ULN2004A引脚图
