TLV62130ARGTR
- 厂商名称TI德州仪器
- 元件分类DCDC芯片
- 中文描述降压转换器,dcdc转换器,3→17 V输入,3A最大输出,0.9→5 V输出,2.5 MHz最高开关频率,16引脚QFN封装
- 英文描述3-17V 3A Step-Down Converter with DCS-Control in 3x3 QFN Package
- 数据手册TLV62130ARGTR数据手册Datasheet PDF
- 在线购买
TLV62130ARGTR概述
TLV62130ARGTR器件是易于使用的同步降压DC-DC转换器，针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.5MHz，允许使用小型电感器，通过利用DCS-Control?拓扑技术提供快速的瞬态响应并实现高输出电压精度。
此器件具有3V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。其支持高达3A的持续输出电流，输出电压范围为0.9V至5.5V（100%占空比模式下）。
输出电压启动斜坡由软启动引脚控制，可由独立电源供电运行，也可在跟踪配置下运行。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。
在节能模式下，器件可根据VIN生成约19?A的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于2?A。
该器件采用3mm×3mm(RGT)16引脚超薄型四方扁平无引线(VQFN)封装。
此器件具有3V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。其支持高达3A的持续输出电流，输出电压范围为0.9V至5.5V（100%占空比模式下）。
输出电压启动斜坡由软启动引脚控制，可由独立电源供电运行，也可在跟踪配置下运行。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。
在节能模式下，器件可根据VIN生成约19?A的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于2?A。
该器件采用3mm×3mm(RGT)16引脚超薄型四方扁平无引线(VQFN)封装。
TLV62130ARGTR中文参数
| 制造商: | Texas Instruments | 开关频率: | 2.5 MHz |
| 产品种类: | DCDC芯片 | 最小工作温度: | - 40 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 85 C |
| 封装 / 箱体: | VQFN-16 | 工作温度范围: | - 40 C to + 85 C |
| 输出电压: | 900 mV to 5 V | 类型: | Step Down Converter |
| 输出电流: | 0.125 | 负载调节: | 0.05 %/A |
| 输出端数量: | 1 Output | 湿度敏感性: | Yes |
| 最大输入电压: | 17 V | 工作电源电流: | 19 uA |
| 拓扑结构: | Buck | 电源电压-最小: | 4 V |
| 最小输入电压: | 4 V | 单位重量: | 46 mg |

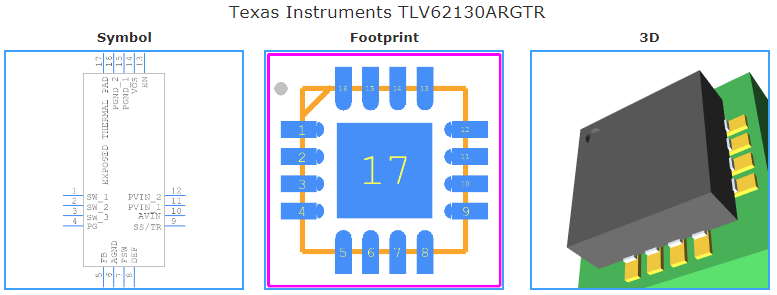

TLV62130ARGTR引脚图
