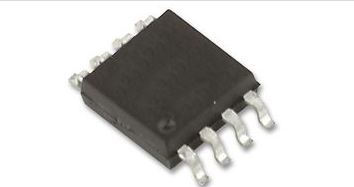

FDS4435BZ

FDS4435BZ

  • 厂商名称ON安森美
  • 元件分类MOS管
  • 中文描述MOSFET,P沟道,Si,Vds=30 V,8.8 A,8引脚SOIC封装
  • 英文描述Trans MOSFET P-CH 30V 8.8A 8-Pin SOIC T/R
  • 数据手册FDS4435BZ数据手册Datasheet PDF
  • 在线购买

FDS4435BZ概述

FDS4435BZ是一款-30V P沟道PowerTrench®MOSFET,专门针对最小化导通电阻和维持低栅极电荷而设计,具有出色的开关性能。飞兆半导体最新的中压功率MOSFET是经过优化的功率开关,结合了小栅极电荷(QG),小反向恢复电荷(Qrr)和软反向恢复体二极管,有助于快速开关以实现AC/DC电源中的同步整流。它采用屏蔽栅极结构,可提供电荷平衡。利用这项先进技术,这些设备的FOM(品质因数(QGxRDS(ON)))比上一代产品降低了66%。新型PowerTrench®MOSFET的软体二极管性能能够消除缓冲电路或替代更高的额定电压-MOSFET需要电路,因为它可以最大程度地减少同步整流中的不良电压尖峰。该产品是一般用途,适用于许多不同的应用。

电池应用的扩展VGSS范围(-25V)

典型的±3.8kV的HBM ESD保护等级

高性能沟槽技术,可实现极低的RDS(上)

高功率和电流处理能力

应用

电源管理,消费电子产品

FDS4435BZ中文参数

通道类型 P 晶体管配置
最大连续漏极电流 8.8 A 最大栅源电压 -25 V、+25 V
最大漏源电压 30 V 每片芯片元件数目 1
封装类型 SOIC 最低工作温度 -55 °C
安装类型 表面贴装 典型栅极电荷@Vgs 29 nC @ 10 V
引脚数目 8 长度 5mm
最大漏源电阻值 20 mΩ 宽度 4mm
通道模式 增强 晶体管材料 Si
最小栅阈值电压 1V 高度 1.5mm
最大功率耗散 2500 mW 最高工作温度 +150 °C


FDS4435BZ引脚图

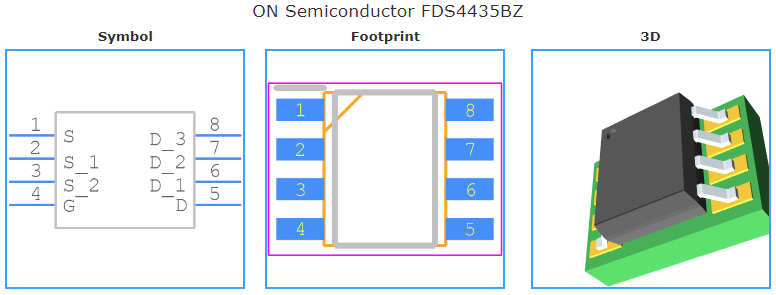

FDS4435BZ引脚图和PCB焊盘图
