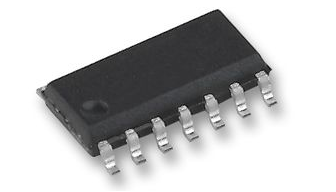

SN74HCT08DR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述与门，74HCT08，8输入，25mA，4.5V至5.5V，SOIC-14
- 英文描述AND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
- 数据手册SN74HCT08DR数据手册Datasheet PDF
- 在线购买
SN74HCT08DR概述
SN74HCT08DR是一个四路2输入正与门，包含四个独立电路。该设备以正逻辑执行布尔函数Y=A?B或Y=（A+B）。该器件的工作电压范围为4.5至5.5V，输出可驱动多达10个LSTTL负载。
最大20?A ICC低功耗
13ns典型tpd
5V时±4mA输出驱动
1?A最大低输入电流
输入是TTL电压兼容的
绿色产品，无Sb/Br
应用
工业
最大20?A ICC低功耗
13ns典型tpd
5V时±4mA输出驱动
1?A最大低输入电流
输入是TTL电压兼容的
绿色产品，无Sb/Br
应用
工业
SN74HCT08DR中文参数
| 逻辑功能 | AND | 最长传播延迟时间@最长CL | 22 ns @ 5.5 V, 24 ns @ 4.5 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 4.5 V |
| 元件数目 | 4 | 最大低电平输出电流 | 4mA |
| 每逻辑门 的输入端数量 | 2 | 长度 | 8.65mm |
| 施密特触发器输入 | 否 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 宽度 | 3.91mm |
| 引脚数目 | 14 | 高度 | 1.58mm |
| 逻辑系列 | HCT | 最高工作温度 | +85 °C |
| 最大工作电源电压 | 5.5 V | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 最大高电平输出电流 | -4mA | 传输延迟测试条件 | 50pF |

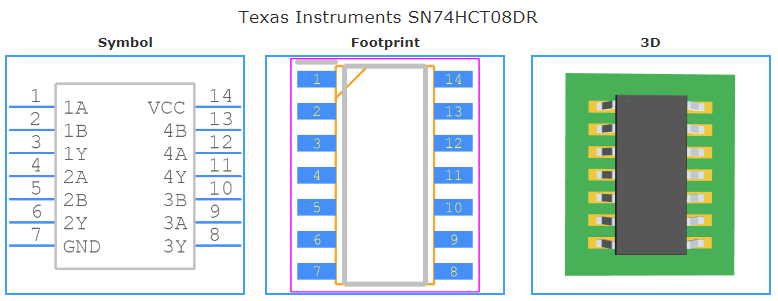

SN74HCT08DR引脚图
