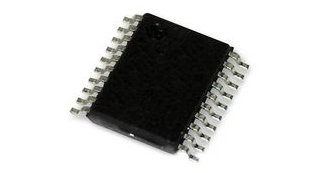

STM8S003F3P6TR
- 厂商名称ST意法半导体
- 元件分类8位微控制器-MCU
- 中文描述STMicroelectronics意法半导体,8位微控制器,STM32系列,20引脚,TSSOP封装,STM8,表面贴装安装
- 英文描述Mainstream Value line 8-bit MCU with 8 Kbytes Flash,16 MHz CPU,integrated EEPROM
- 数据手册STM8S003F3P6TR数据手册Datasheet PDF
- 在线购买
STM8S003F3P6TR概述
STM8S003F3P6TR是一款8位微控制器，提供8 KB的闪存程序存储器，以及集成的真数据EEPROM。在STM8S微控制器系列参考手册（RM0016）中，它们被称为低密度器件。STM8S003F3P6TR设备具有以下优势：性能，坚固性和降低的系统成本。真正的数据EEPROM可支持多达100000个写/擦除周期，先进的内核和外设，时钟频率为16 MHz的先进技术，强大的I/O，具有独立时钟源的独立看门狗，从而确保了设备性能和鲁棒性和时钟安全系统。
具有哈佛架构和3级流水线的16 MHz高级STM8内核
扩展指令集
程序存储器：8 KB闪存；100次循环后，在55°C下保持20年的数据
数据存储器：128字节真数据EEPROM；耐久达100 k写入/擦除周期
先进的控制计时器：16位，4个CAPCOM通道，3个互补输出，死区插入和灵活的同步
应用范围
消费电子产品,计算机和计算机周边,嵌入式设计与开发,公用事业
具有哈佛架构和3级流水线的16 MHz高级STM8内核
扩展指令集
程序存储器：8 KB闪存；100次循环后，在55°C下保持20年的数据
数据存储器：128字节真数据EEPROM；耐久达100 k写入/擦除周期
先进的控制计时器：16位，4个CAPCOM通道，3个互补输出，死区插入和灵活的同步
应用范围
消费电子产品,计算机和计算机周边,嵌入式设计与开发,公用事业
STM8S003F3P6TR中文参数
| 系列名称 | STM32 | 程序存储器类型 | 闪存 |
| 封装类型 | TSSOP | 模数转换器单元数目 | 1 |
| 安装类型 | 表面贴装 | 指令集结构 | 哈佛 |
| 引脚数目 | 20 | 尺寸 | 6.6 x 4.5 x 1.05mm |
| 装置核芯 | STM8 | 最低工作温度 | -40°C |
| 数据总线宽度 | 8Bit | 模数转换器分辨率 | 10Bit |
| 程序存储器大小 | 8 kB | 宽度 | 4.5mm |
| 最大频率 | 16MHz | 高度 | 1.05mm |
| 内存大小 | 8 kB | 计时器分辨率 | 8 bit, 16 bit |
| 模数转换器通道 | 5 | UART通道数目 | 1 |
| SPI通道数目 | 1 | 模数转换器 | 1（5 x 10 位） |
| 典型工作电源电压 | 2.95 5.5 V | 长度 | 6.6mm |
| I2C通道数目 | 1 | 最高工作温度 | +85°C |
| 计时器数目 | 2 |

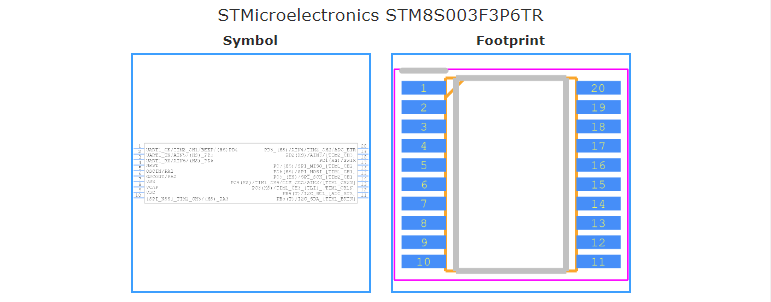

STM8S003F3P6TR引脚图
