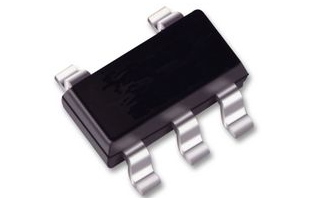

MC74VHC1G08DFT2G
- 厂商名称ON安森美
- 元件分类逻辑门
- 中文描述1个 2输入 AND逻辑门，缓冲器，单端输出，8mA，5引脚，SC-88A封装
- 英文描述Rectifier Diode Small Signal Switching 0.2A 6ns 3-Pin SOT-23 T/R
- 数据手册MC74VHC1G08DFT2G数据手册Datasheet PDF
- 在线购买
MC74VHC1G08DFT2G概述
MC74VHC1G08是一款先进的高速CMOS 2输入AND门极，采用硅门极CMOS工艺制造。它能实现与同等双极肖特基TTL相似的高速运行，同时还能保持CMOS低功耗。该内部电路由三级组成，包括一个提供高抗扰性和稳定输出的缓冲输出。MC74VHC1G08输入结构在应用高达5.5V的电压时提供保护，而无论电源电压如何。因此使得MC74VHC1G08可用作5V到3V电路的接口。
特性
高速：在V CC=5V时t PD=3.5ns（Typ）
低功耗：在T A=25°C时I CC=1?A（最大值）
输入提供断电保护
均衡的传播延迟
引脚和功能与其他标准逻辑系列兼容
芯片复杂度：FET=≤100
提供无铅封装
特性
高速：在V CC=5V时t PD=3.5ns（Typ）
低功耗：在T A=25°C时I CC=1?A（最大值）
输入提供断电保护
均衡的传播延迟
引脚和功能与其他标准逻辑系列兼容
芯片复杂度：FET=≤100
提供无铅封装
MC74VHC1G08DFT2G中文参数
| 逻辑功能 | AND | 最长传播延迟时间@最长CL | 16.5 ns @ 50 pF |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 元件数目 | 1 | 最大低电平输出电流 | 8mA |
| 每逻辑门 的输入端数量 | 2 | 高度 | 1mm |
| 施密特触发器输入 | 否 | 传输延迟测试条件 | 50pF |
| 封装类型 | SC-88A | 输出类型 | 缓冲器，单端 |
| 引脚数目 | 5 | 最高工作温度 | +125 °C |
| 逻辑系列 | VHC | 长度 | 2.2mm |
| 输入类型 | CMOS | 尺寸 | 2.2 x 1.35 x 1mm |
| 最大工作电源电压 | 5.5 V | 宽度 | 1.35mm |
| 最大高电平输出电流 | -8mA | 最低工作温度 | -55 °C |
MC74VHC1G08DFT2G引脚图
