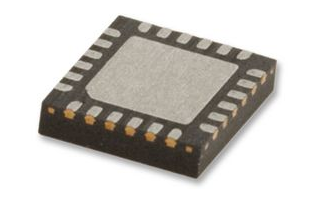

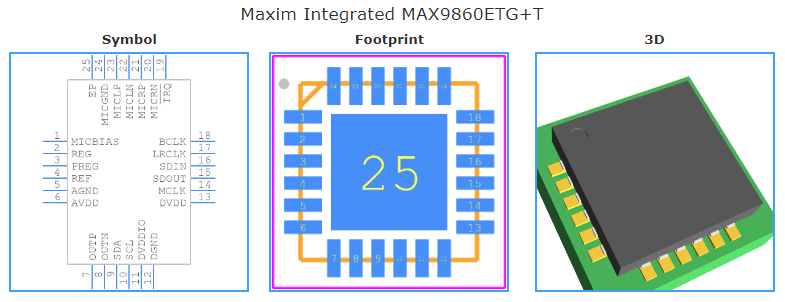

MAX9860ETG+T

厂商名称：MAXIM美信

元件分类：视频音频接口芯片

中文描述：

音频编解码器，IC，单声道音频2 1（DAC）、2（ADC）通道，24引脚，16Bit，8→48kHz，TQFN封装

英文描述：

IC CODEC MONO AUD 16BIT 24TQFN

数据手册：

在线购买：立即购买

MAX9860ETG+T概述

MAX9860ETG+T是一款超低功耗，16位单声道音频语音编解码器，带有可编程数字滤波器，采用24引脚TQFN封装。该语音频带音频编解码器旨在为无线语音耳机和其他单声道语音音频设备提供完整的音频解决方案。使用片上桥接负载单声道耳机放大器，MAX9860可通过1.8V单电源供电，向32ohm耳机输出30mW功率。极低的功耗使其成为电池供电应用的理想选择。通过消除对外部PLL和多个晶体振荡器的需求，该灵活的时钟电路利用了10MHz至60MHz的通用系统时钟频率。ADC和DAC在同步或异步操作中均支持8KHz至48KHz的采样率。串行DAC和ADC数据通过灵活的数字I2S兼容接口（也支持TDM模式）传输。模式设置，音量控制和关机通过2线I2C接口编程。

电源电压范围为1.7V至3.6V（DVDDIO）

工作温度范围为-40°C至85°C

陷波频率为217Hz的数字高通椭圆滤波器（GSM）

自动麦克风增益控制和噪声门

90dB DAC DR（fS=48KHz）和81dB ADC DR（fS=48KHz）

TA=+25°C时的关断电源电流为0.56?A（AVDD）

灵活的数字音频接口和无咔嗒/无声操作

PSRR在VAVDD=1.7V至1.9V时为84dB，在RL=16ohm，f=1KHz时输出功率为50mW（单耳机）

总电源电流为4.08mA（AVDD，完整工作8KHz单声道ADC+DAC）

应用

音频，便携式器材，消费电子产品

MAX9860ETG+T中文参数

编解码器类型	单声道音频	电源类型	单
模数转换器数目	2	典型工作电源电压	1.8 V
数模转换器数目	1	最高工作温度	+85°C
通道数目	1 （ DAC ）、 2 （ ADC ）	长度	4.1mm
模数转换器/数模转换器分辨率	16Bit	高度	0.75mm
采样率	8 → 48kHz	宽度	4.1mm
封装类型	TQFN	尺寸	4.1 x 4.1 x 0.75mm
引脚数目	24	最低工作温度	-40°C
