INA194AIDBVT
- 厂商名称德州仪器
- 元件分类电流感应放大器
- 中文描述-16V至+80V、500kHz电流感应放大器
- 英文描述-16V to+80V,Low-or High-side,High-Speed,Voltage Output Current Shunt Monitor
- 数据手册INA194AIDBVT数据手册Datasheet PDF
- 在线购买
INA194AIDBVT概述
INA194系列是电压输出分流监测计，能够在-16V至+80V范围内的共模电压下感测分流器两端的压降，与INA19x电源电压无关。这些器件均提供三种输出电压级别：20V/V、50V/V和100V/V。500kHz带宽方便用于电流控制回路。
INA194器件由2.7V至18V的单电源供电，最大供电电流为900μA。这些器件均在-40°C至+125°C的扩展运行温度范围内额定运行，并且采用节省空间的SOT-23封装。
特性
宽共模电压范围：
-16V至+80V
低误差：3.0%（整个温度范围内的最大值）
带宽：高达500kHz
三种传递函数：20V/V、50V/V和100V/V
静态电流：900µA（最大值）
完整的电流感测解决方案
应用
焊接设备
笔记本电脑
手机
电信设备
汽车用
电源管理
电池充电器
INA194器件由2.7V至18V的单电源供电，最大供电电流为900μA。这些器件均在-40°C至+125°C的扩展运行温度范围内额定运行，并且采用节省空间的SOT-23封装。
特性
宽共模电压范围：
-16V至+80V
低误差：3.0%（整个温度范围内的最大值）
带宽：高达500kHz
三种传递函数：20V/V、50V/V和100V/V
静态电流：900µA（最大值）
完整的电流感测解决方案
应用
焊接设备
笔记本电脑
手机
电信设备
汽车用
电源管理
电池充电器
INA194AIDBVT中文参数
制造商:Texas Instruments
产品种类:电流感应放大器
产品:Current Monitors
感应方式:High Side
电源电压-最大:80 V
电源电压-最小:16 V
工作电源电流:900 uA
准确性:3%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOT-23-5
带宽:300 kHz
Ib-输入偏流:16 uA
输入电压范围:2.7 V to 18 V
工作电源电压:2.7 V to 18 V
系列:INA194
Vos-输入偏置电压:2 mV
产品种类:电流感应放大器
产品:Current Monitors
感应方式:High Side
电源电压-最大:80 V
电源电压-最小:16 V
工作电源电流:900 uA
准确性:3%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SOT-23-5
带宽:300 kHz
Ib-输入偏流:16 uA
输入电压范围:2.7 V to 18 V
工作电源电压:2.7 V to 18 V
系列:INA194
Vos-输入偏置电压:2 mV

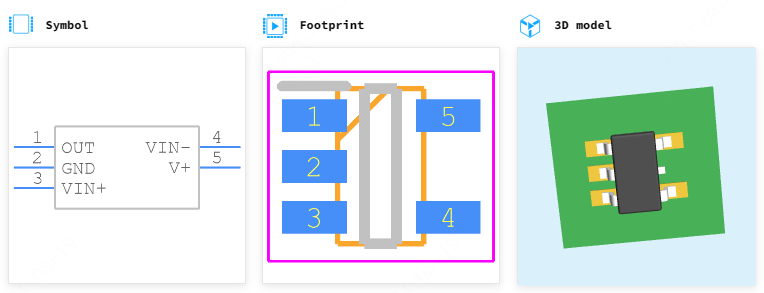

INA194AIDBVT引脚图
