BTA12-600CWRG
- 厂商名称意法半导体
- 元件分类双向可控硅
- 中文描述 12A标准和Snubberless™三端双向可控硅
- 英文描述12A standard and Snubberless™ Triacs<span> </span>
- 数据手册BTA12-600CWRG数据手册Datasheet PDF
- 在线购买
BTA12-600CWRG概述
BTA12是三端双向可控硅开关系列采用通孔或表面贴装封装，适用于通用市电交流开关。它们可在静态继电器、加热调节或感应电机启动电路等应用中用作开/关功能。此外，还建议将它们用于灯光调光器和电器电机速度控制器中的相位控制操作。
无缓冲器™版本（后缀为W和T12xx）具有较高的换向性能，因此特别推荐用于电感负载。通过使用内部陶瓷垫，Snubberless™系列可提供符合UL标准（文件编号：E81734）的绝缘片（额定值为2500 VRMS）。
逻辑级BTA12-600TW和BTA12-600SW具有较低的保持电流，是设计LED灯调光器的理想之选。
所有功能
中等电流三端双向可控硅开关
夹式接合的低热阻
用于绝缘BTA的低热阻绝缘陶瓷
高换向(4Q)或超高换向(3Q)能力
BTA系列已通过UL1557认证（文件编号：81734）
封装符合RoHS(2011/65/EU)标准
无缓冲器™版本（后缀为W和T12xx）具有较高的换向性能，因此特别推荐用于电感负载。通过使用内部陶瓷垫，Snubberless™系列可提供符合UL标准（文件编号：E81734）的绝缘片（额定值为2500 VRMS）。
逻辑级BTA12-600TW和BTA12-600SW具有较低的保持电流，是设计LED灯调光器的理想之选。
所有功能
中等电流三端双向可控硅开关
夹式接合的低热阻
用于绝缘BTA的低热阻绝缘陶瓷
高换向(4Q)或超高换向(3Q)能力
BTA系列已通过UL1557认证（文件编号：81734）
封装符合RoHS(2011/65/EU)标准
BTA12-600CWRG中文参数
| 制造商: | STMicroelectronics | 栅极触发电压-Vgt: | 1.3 V |
| 产品种类: | 双向可控硅 | 栅极触发电流-Igt: | 35 mA |
| 系列: | BTA12 | 最小工作温度: | - 40 ℃ |
| 不重复通态电流: | 126 A | 最大工作温度: | + 125 ℃ |
| 额定重复关闭状态电压 VDRM: | 600 V | 安装风格: | Through Hole |
| 关闭状态漏泄电流（在 VDRM IDRM 下）: | 5 uA | 封装 / 箱体: | TO-220-3 |
| 开启状态电压: | 1.55 V | 电流额定值: | 12 A |
| 保持电流Ih最大值: | 35 mA |

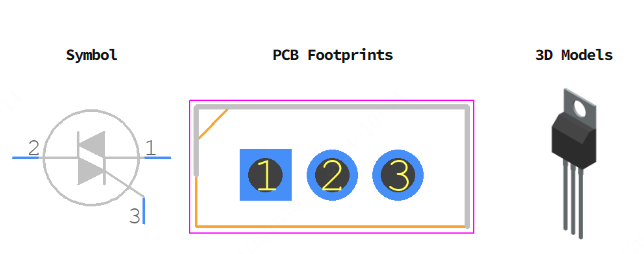

BTA12-600CWRG引脚图
