ADUM1201WSRZ-RL7
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,2放大器,2.7 V,5.5 V,NSOIC,8引脚,1 Mbps
- 英文描述Digital Isolator CMOS 2-CH 1Mbps Automotive 8-Pin SOIC N T/R
- 数据手册ADUM1201WSRZ-RL7数据手册Datasheet PDF
- 在线购买
ADUM1201WSRZ-RL7概述
ADUM1201是一个双通道数字隔离器。它是基于Analog Devices Inc.的icoupler®技术。结合了高速CMOS和单片变压器技术。该隔离器在各种通道配置和数据速率下提供两个独立的隔离通道。通过提供与低电压系统的兼容性，以及实现跨越隔离屏障的电压转换功能。该隔离器广泛用于尺寸关键的多通道隔离、SPI接口/数据转换器隔离、RS-232/RS-422/RS-485收发器隔离、数字现场总线隔离、混合动力电动汽车、电池监测和电机驱动等应用。根据UL 1577，该隔离器通过了UL认可的2500V rms 1分钟，CSA元件验收通知5A，VDE合格证书，DIN V VDE V 0884-10（VDE V 0884-10）：2006-12，VIORM=560V峰值。
双向通信，VDD1电源电流为0.8mA典型值（直流至1MHz逻辑信号频率）
3V/5V电平转换，工作温度范围为-40℃至+125℃
高温运行温度为125℃，符合汽车应用的要求
直流的高数据率是25Mbps（NRZ）
高共模瞬态抗扰25kV/μs
VDD1侧的输入数为1，VDD2侧的输入数为1
最大数据速率为1Mbps
最大传播延迟为150ns（5V），最大脉宽失真为40ns
封装方式为SOIC 8引脚
在上电/掉电条件下，确保在没有输入逻辑转换的情况下直流正确性
双向通信，VDD1电源电流为0.8mA典型值（直流至1MHz逻辑信号频率）
3V/5V电平转换，工作温度范围为-40℃至+125℃
高温运行温度为125℃，符合汽车应用的要求
直流的高数据率是25Mbps（NRZ）
高共模瞬态抗扰25kV/μs
VDD1侧的输入数为1，VDD2侧的输入数为1
最大数据速率为1Mbps
最大传播延迟为150ns（5V），最大脉宽失真为40ns
封装方式为SOIC 8引脚
在上电/掉电条件下，确保在没有输入逻辑转换的情况下直流正确性
ADUM1201WSRZ-RL7中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM1201
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:25 Mb/s
绝缘电压:2500 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:6.3 mA
传播延迟时间:150 ns
最小工作温度:-40℃
最大工作温度:+125℃
资格:AEC-Q100
产品种类:数字隔离器
系列:ADUM1201
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:25 Mb/s
绝缘电压:2500 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:2.7 V
工作电源电流:6.3 mA
传播延迟时间:150 ns
最小工作温度:-40℃
最大工作温度:+125℃
资格:AEC-Q100

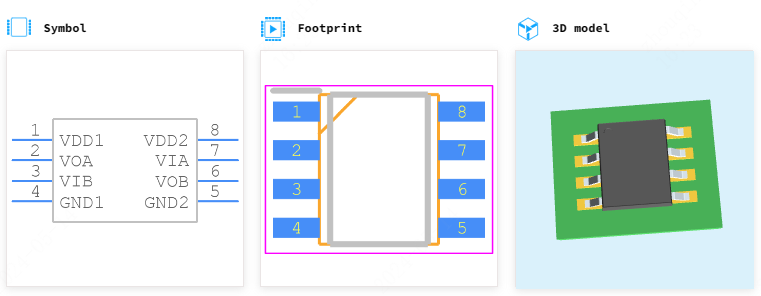

ADUM1201WSRZ-RL7引脚图
