DLPA1000YFFT
- 厂商名称TI德州仪器
- 元件分类显示驱动器和控制器
- 中文描述用于DLP2000(0.2 nHD)DMD的PMIC/LED驱动器
- 英文描述Power Management and LED Driver IC for DLP2000 Projectors
- 数据手册DLPA1000YFFT数据手册Datasheet PDF
- 在线购买
DLPA1000YFFT概述
DLPA1000是一款专用于DLP2000数字微镜器件(DMD)的PMIC/RGB LED驱动器，与DLPC2607数字控制器搭配使用。为确保这些芯片组可靠运行，必须使用DLPA1000。
DLPA1000的特性
具有降压/升压直流/直流转换器和集成式MOSFET的高效RGB LED驱动器
通过六个低阻抗(<100mΩ)MOSFET开关进行通道选择
每个通道具有独立的10位电流控制
DMD调节器
仅需一个电感器
VOFS：8.5V
VBIAS：16V
VRST：–10V
复位信号生成和电源定序
RGB LED闪光灯解码器支持：
共阳极RGB
阴极-阴极-阳极RGB
33MHz串行外设接口(SPI)
用于测量模拟信号的多路复用器
电池电压
LED电压，LED电流
光传感器（用于白点修正）
外部温度传感器
监控和保护电路
热模警告和热关断
电池电量不足和欠压锁定
过流和欠压保护
间距为0.4mm的49焊球DSBGA封装
DLPA1000的特性
具有降压/升压直流/直流转换器和集成式MOSFET的高效RGB LED驱动器
通过六个低阻抗(<100mΩ)MOSFET开关进行通道选择
每个通道具有独立的10位电流控制
DMD调节器
仅需一个电感器
VOFS：8.5V
VBIAS：16V
VRST：–10V
复位信号生成和电源定序
RGB LED闪光灯解码器支持：
共阳极RGB
阴极-阴极-阳极RGB
33MHz串行外设接口(SPI)
用于测量模拟信号的多路复用器
电池电压
LED电压，LED电流
光传感器（用于白点修正）
外部温度传感器
监控和保护电路
热模警告和热关断
电池电量不足和欠压锁定
过流和欠压保护
间距为0.4mm的49焊球DSBGA封装
DLPA1000YFFT中文参数
制造商:Texas Instruments
产品种类:显示驱动器和控制器
系列:DLPA1000
产品:Digital Micromirror Devices
显示器类型:DLP
最小工作温度:-30℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:DSBGA-49
工作电源电流:12 mA
电源电压-最大:3.6 V
电源电压-最小:3.6 V
产品种类:显示驱动器和控制器
系列:DLPA1000
产品:Digital Micromirror Devices
显示器类型:DLP
最小工作温度:-30℃
最大工作温度:+85℃
安装风格:SMD/SMT
封装/箱体:DSBGA-49
工作电源电流:12 mA
电源电压-最大:3.6 V
电源电压-最小:3.6 V

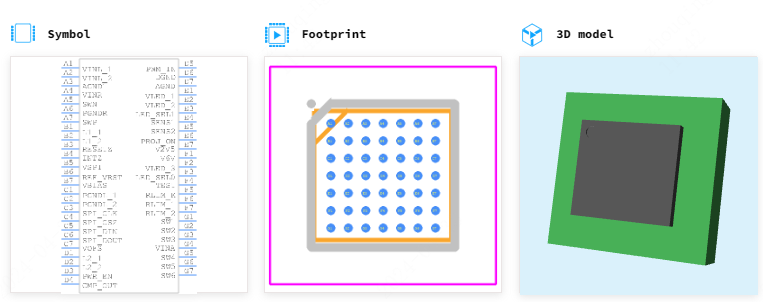

DLPA1000YFFT引脚图
