LM741J
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述单通道、44V、1MHz运算放大器
- 英文描述Op Amp Single GP±22V 8-Pin CDIP Tube,Military-grade,single,44-V,1-MHz operational amplifier
- 数据手册LM741J数据手册Datasheet PDF
- 在线购买
LM741J概述
LM741是一款通用运算放大器，性能优于LM709等行业标准。在大多数应用中，它可以直接插入式替代709C、LM201、MC1439和748。
该放大器具有许多功能，使应用几乎万无一失，如输入和输出过载保护、超出共模范围时不会出现闩锁、无振荡等。
LM741的特性
输入和输出过载保护
该放大器具有许多功能，使应用几乎万无一失，如输入和输出过载保护、超出共模范围时不会出现闩锁、无振荡等。
LM741的特性
输入和输出过载保护
超出共模范围时无闩锁效应
应用
比较器
多频振荡器
直流放大器
求和放大器
积分器或微分器
有源滤波器
LM741J中文参数
制造商:Texas Instruments
产品种类:运算放大器-运放
通道数量:1 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:500 mV/us
Vos-输入偏置电压:5 mV
Ib-输入偏流:500 nA
电源电压-最大:22 V
电源电压-最小:10 V
工作电源电流:1.7 mA
每个通道的输出电流:25 mA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:30 nV/sqrt Hz
封装/箱体:CDIP-8
安装风格:Through Hole
关闭:No Shutdown
最小工作温度:-55℃
最大工作温度:+125℃
系列:LM741-MIL
双重电源电压:+/-9 V,+/-12 V,+/-15 V,+/-18 V
最大双重电源电压:+/-22 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 44 V
Pd-功率耗散:500 mW(1/2 W)
技术:Bipolar
电压增益dB:106.02 dB
产品种类:运算放大器-运放
通道数量:1 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:500 mV/us
Vos-输入偏置电压:5 mV
Ib-输入偏流:500 nA
电源电压-最大:22 V
电源电压-最小:10 V
工作电源电流:1.7 mA
每个通道的输出电流:25 mA
CMRR-共模抑制比:95 dB
en-输入电压噪声密度:30 nV/sqrt Hz
封装/箱体:CDIP-8
安装风格:Through Hole
关闭:No Shutdown
最小工作温度:-55℃
最大工作温度:+125℃
系列:LM741-MIL
双重电源电压:+/-9 V,+/-12 V,+/-15 V,+/-18 V
最大双重电源电压:+/-22 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 44 V
Pd-功率耗散:500 mW(1/2 W)
技术:Bipolar
电压增益dB:106.02 dB

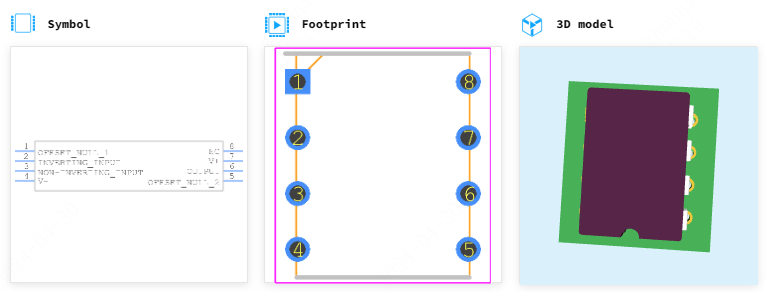

LM741J引脚图
