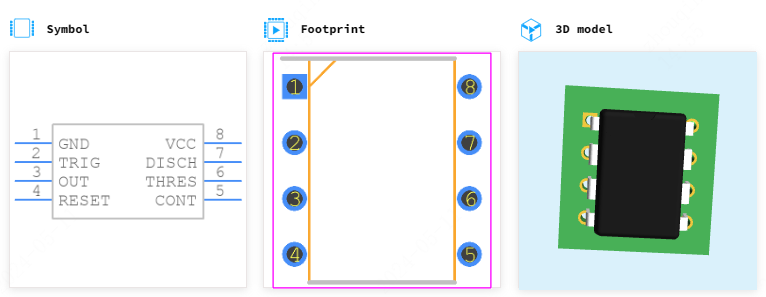

SE555P

这些设备是精密定时电路，能够产生精确的时间延迟或振荡。在延时或单稳定工作模式下，定时间隔由单个外部电阻器和电容器网络控制。在单稳工作模式下，频率和占空比可由两个外部电阻和一个外部电容器独立控制。

阈值和触发电平通常分别为VCC的三分之二和三分之一。这些电平可以通过使用控制电压端子来改变。当触发输入低于触发电平时，触发器置位，输出变为高电平。如果触发输入高于触发电平，且阈值输入高于阈值电平，则触发器复位，输出为低电平。复位（RESET）输入可覆盖所有其他输入，并可用于启动新的定时周期。RESET为低电平时，触发器复位，输出为低电平。当输出为低电平时，放电(DISCH)和地之间将提供一条低阻抗路径。

输出电路的灌电流或源电流最高可达200 mA。在5 V电源下，输出电平与TTL输入兼容。
