ADM232LJNZ
- 厂商名称ADI
- 元件分类RS232芯片
- 中文描述收发器，RS232，2个驱动器，2个接收器，4.5 V至5.5 V，DIP-16，0 °C至70 °C
- 英文描述Line Transceiver,EIA-232-E,RS-232,V.28 2-TX 2-RX 2-TRX,5 V,16-Pin PDIP
- 数据手册ADM232LJNZ数据手册Datasheet PDF
- 在线购买
ADM232LJNZ概述
ADM232L是一款CMOS RS-232驱动器/接收器。它的特点是具有低功耗关断模式，将功率耗散降低到5µW以下，因此非常适用于电池供电的设备。它不需要任何外部元件，在对印刷电路板空间有要求的应用中特别有用。它包括两个内部电荷泵电压转换器。它被广泛用于计算机、外围设备、调制解调器、打印机、仪器等应用中。
工作电源电压为5V
RS-232驱动器的数量为2，RS-232接收器的数量为2
外部电容为4，120kbps数据率
引脚数为16，板载直流-直流转换器
传播延迟为0.3µs，5V电源下输出摆幅为±9V
过渡区压摆率为8V/µs，小型1µF电容
VCC电源电流为2.5mA，无闩锁效应
工作温度范围:0°C到70°C
低功耗关断≤1µA，±30V接收器输入电平
封装方式为16引脚PDIP
工作电源电压为5V
RS-232驱动器的数量为2，RS-232接收器的数量为2
外部电容为4，120kbps数据率
引脚数为16，板载直流-直流转换器
传播延迟为0.3µs，5V电源下输出摆幅为±9V
过渡区压摆率为8V/µs，小型1µF电容
VCC电源电流为2.5mA，无闩锁效应
工作温度范围:0°C到70°C
低功耗关断≤1µA，±30V接收器输入电平
封装方式为16引脚PDIP
ADM232LJNZ中文参数
制造商:Analog Devices Inc.
产品种类:RS-232接口集成电路
安装风格:Through Hole
封装/箱体:PDIP-16
系列:ADM232L
数据速率:120 kb/s
激励器数量:2 Driver
接收机数量:2 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:4.5 V
工作电源电流:13 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:Without ESD Protection
封装:Tube
商标:Analog Devices
工作电源电压:5 V
产品种类:RS-232接口集成电路
安装风格:Through Hole
封装/箱体:PDIP-16
系列:ADM232L
数据速率:120 kb/s
激励器数量:2 Driver
接收机数量:2 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:4.5 V
工作电源电流:13 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:Without ESD Protection
封装:Tube
商标:Analog Devices
工作电源电压:5 V

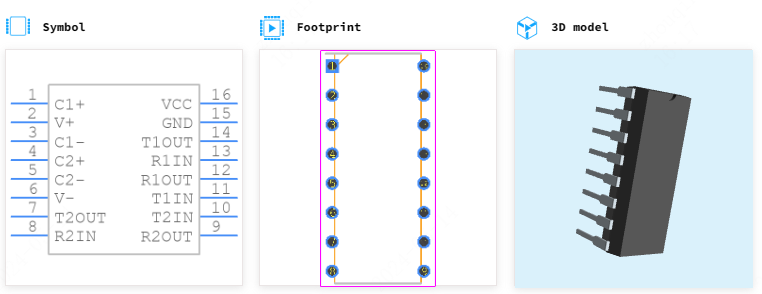

ADM232LJNZ引脚图
