AD587JRZ-REEL7
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述高精度10 V基准电压源
- 英文描述Voltage Reference,20ppm/°C,10V,10mV,Series,NSOIC-8,0°C to 70°C
- 数据手册AD587JRZ-REEL7数据手册Datasheet PDF
- 在线购买
AD587JRZ-REEL7概述
AD587是一款高精度电压基准。该器件采用专有离子植入嵌入式齐纳二极管和激光晶圆微调的高稳定性薄膜电阻器，以低成本提供出色的性能。该器件的性能远远高于其他大多数10V基准。由于该器件采用了工业标准的引脚，许多系统可以立即用该器件进行升级。嵌入式齐纳法的基准设计提供了比带隙电压基准更低的噪声和漂移。该器件提供了一个降噪引脚，可用于进一步降低嵌入式齐纳产生的噪声水平。
初始误差为10mV
温度系数:20ppm/°C
降噪能力
输出电压范围:9.990V到10.010V
输出微调功能
在（TA=25°C，VIN=15V）时，静态电流为2mA（典型值）
在（TA=25°C，VIN=15V）时，输出噪声为4μV p-p（典型值）
在（TA=25°C,VIN=15V）时，功率耗散为30mW（典型值）
工作温度范围:0°C到70°C
封装方式为8引脚SOIC-N
初始误差为10mV
温度系数:20ppm/°C
降噪能力
输出电压范围:9.990V到10.010V
输出微调功能
在（TA=25°C，VIN=15V）时，静态电流为2mA（典型值）
在（TA=25°C，VIN=15V）时，输出噪声为4μV p-p（典型值）
在（TA=25°C,VIN=15V）时，功率耗散为30mW（典型值）
工作温度范围:0°C到70°C
封装方式为8引脚SOIC-N
AD587JRZ-REEL7中文参数
制造商:Analog Devices Inc.
产品种类:电压基准芯片
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:10 V
初始准确度:0.05%
温度系数:20 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:10 mA
最小工作温度:0℃
最大工作温度:+70℃
系列:AD587
准确性:100 uV/mA
输入电压:36 V
负载调节:100 uV/mA
输出电流:10 mA
产品种类:电压基准芯片
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:10 V
初始准确度:0.05%
温度系数:20 PPM/C
串联VREF—输入电压—最大值:36 V
分流电流—最大值:10 mA
最小工作温度:0℃
最大工作温度:+70℃
系列:AD587
准确性:100 uV/mA
输入电压:36 V
负载调节:100 uV/mA
输出电流:10 mA

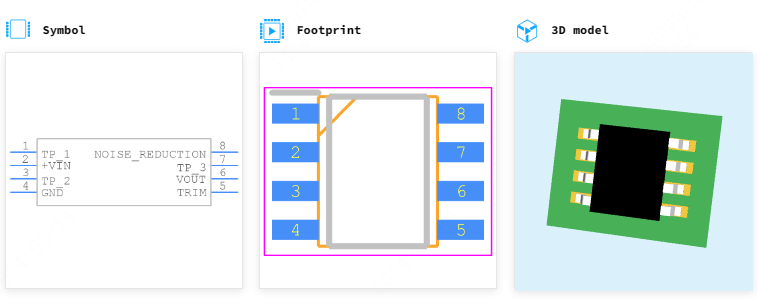

AD587JRZ-REEL7引脚图
