TLV6002QDGKRQ1
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述汽车级、双路、5.5V、1MHz、RRIO运算放大器
- 英文描述Quad Wide Bandwidth High Output Drive Single Supply Op Amp
- 数据手册TLV6002QDGKRQ1数据手册Datasheet PDF
- 在线购买
TLV6002QDGKRQ1概述
TLV600x-Q1系列单通道和双通道运算放大器专为通用汽车应用而设计。该系列具有轨至轨输入和输出(RRIO)摆幅、低静态电流（典型值为75µA）、高带宽(1MHz)以及超低噪声（1kHz时为28nV/√Hz）等特性，因此对于需要在成本与性能之间实现良好平衡的各种汽车应用（如信息娱乐系统、发动机控制单元和汽车照明）而言很具有吸引力。低输入偏置电流（典型值为±1pA）使TLV600x-Q1适合用于具有兆欧级源阻抗的应用。
TLV600x-Q1采用稳健耐用的设计，方便电路设计人员使用：该器件在容性负载高达150pF的条件下具有单位增益稳定性，集成了射频/EMI抑制滤波器，在过驱条件下无相位反转，并具有高静电放电(ESD)保护(4kV HBM)。
这些器件经过优化，适合在低至1.8V(±0.9V)和高达5.5V(±2.75V)的电压下工作，并且具有–40°C至+125°C的额定扩展工作温度范围。
单通道TLV6001-Q1采用SC70-5封装，双通道TLV6002-Q1采用SOIC和VSSOP封装。
TLV600x-Q1采用稳健耐用的设计，方便电路设计人员使用：该器件在容性负载高达150pF的条件下具有单位增益稳定性，集成了射频/EMI抑制滤波器，在过驱条件下无相位反转，并具有高静电放电(ESD)保护(4kV HBM)。
这些器件经过优化，适合在低至1.8V(±0.9V)和高达5.5V(±2.75V)的电压下工作，并且具有–40°C至+125°C的额定扩展工作温度范围。
单通道TLV6001-Q1采用SC70-5封装，双通道TLV6002-Q1采用SOIC和VSSOP封装。
TLV6002QDGKRQ1中文参数
制造商:Texas Instruments
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:500 mV/us
Vos-输入偏置电压:4.5 mV
Ib-输入偏流:1 pA
电源电压-最大:5.5 V
电源电压-最小:1.8 V
工作电源电流:75 uA
每个通道的输出电流:15 mA
CMRR-共模抑制比:76 dB
en-输入电压噪声密度:28 nV/sqrt Hz
封装/箱体:VSSOP-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:TLV6002-Q1
资格:AEC-Q100
In—输入噪声电流密度:5 fA/sqrt Hz
输入类型:Rail-to-Rail
Ios-输入偏置电流:1 pA
最大双重电源电压:+/-2.75 V
最小双重电源电压:+/-900 mV
湿度敏感性:Yes
PSRR-电源抑制比:86 dB
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:1 MHz
SR-转换速率:500 mV/us
Vos-输入偏置电压:4.5 mV
Ib-输入偏流:1 pA
电源电压-最大:5.5 V
电源电压-最小:1.8 V
工作电源电流:75 uA
每个通道的输出电流:15 mA
CMRR-共模抑制比:76 dB
en-输入电压噪声密度:28 nV/sqrt Hz
封装/箱体:VSSOP-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:TLV6002-Q1
资格:AEC-Q100
In—输入噪声电流密度:5 fA/sqrt Hz
输入类型:Rail-to-Rail
Ios-输入偏置电流:1 pA
最大双重电源电压:+/-2.75 V
最小双重电源电压:+/-900 mV
湿度敏感性:Yes
PSRR-电源抑制比:86 dB

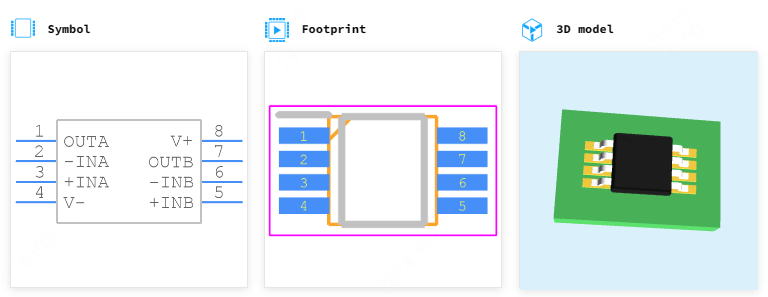

TLV6002QDGKRQ1引脚图
