INA213CIDCKT
- 厂商名称TI德州仪器
- 元件分类电流感应放大器
- 中文描述26V、双向、高精度电流感应放大器
- 英文描述26-V,Bi-Directional,Zero-Drift,High Accuracy,Low-/High-Side,Voltage Out Current Shunt Monitor
- 数据手册INA213CIDCKT数据手册Datasheet PDF
- 在线购买
INA213CIDCKT概述
INA21x为电压输出、分流监控器（也称作电流检测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在–0.3V至26V共模电压范围内的压降，与电源电压无关。共有六种固定增益可供选择：50V/V、75V/V、100V/V、200V/V、500V/V或1000V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至10mV（满量程）的情况下进行电流感应。
这些器件由2.7V至26V的单个电源供电，消耗的最大电源电流为100µA。所有版本都具有–40°C至+125°C的扩展额定工作温度范围，并且采用SC70和UQFN封装。INA213CIDCKT采用的是SC-70-6封装。
INA213CIDCKT中文参数
制造商:Texas Instruments
产品种类:电流灵敏放大器
系列:INA213
通道数量:1 Channel
GBP-增益带宽产品:80 kHz
Vcm-共模电压:12 V
CMRR-共模抑制比:120 dB
Ib-输入偏流:28 uA
Vos-输入偏置电压:5 uV
电源电压-最大:26 V
电源电压-最小:2.7 V
工作电源电流:100 uA
增益误差:0.02%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SC70-6
en-输入电压噪声密度:25 nV/sqrt Hz
增益V/V:50 V/V
Ios-输入偏置电流:20 nA
湿度敏感性:Yes
关闭:No Shutdown
SR-转换速率:0.4 V/us
产品种类:电流灵敏放大器
系列:INA213
通道数量:1 Channel
GBP-增益带宽产品:80 kHz
Vcm-共模电压:12 V
CMRR-共模抑制比:120 dB
Ib-输入偏流:28 uA
Vos-输入偏置电压:5 uV
电源电压-最大:26 V
电源电压-最小:2.7 V
工作电源电流:100 uA
增益误差:0.02%
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
封装/箱体:SC70-6
en-输入电压噪声密度:25 nV/sqrt Hz
增益V/V:50 V/V
Ios-输入偏置电流:20 nA
湿度敏感性:Yes
关闭:No Shutdown
SR-转换速率:0.4 V/us

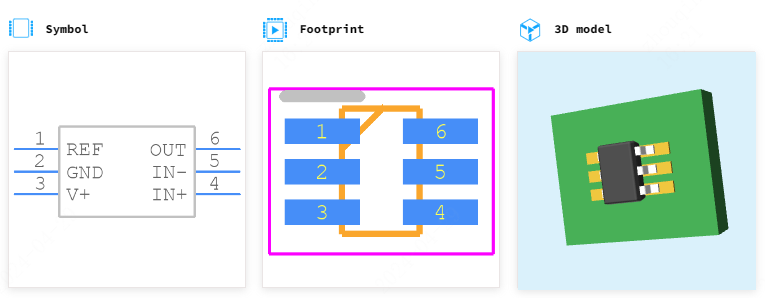

INA213CIDCKT引脚图
