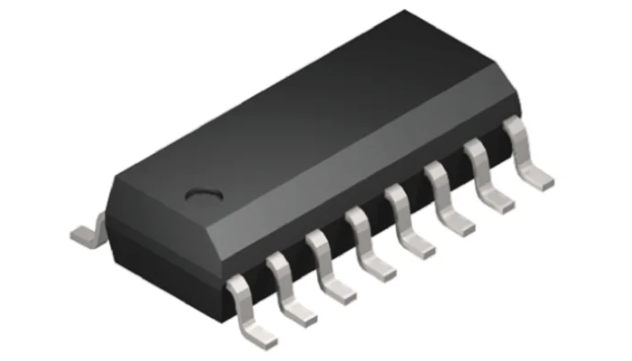

AD71056ARZ-RL
- 厂商名称ADI
- 元件分类电能计量IC
- 中文描述ADI,能量计IC,16位分辨率,16引脚SOIC封装
- 英文描述Single Phase Energy Metering IC with Integrated Oscillator and Reverse Power Indication
- 数据手册AD71056ARZ-RL数据手册Datasheet PDF
- 在线购买
AD71056ARZ-RL概述
AD71056ARZ-RL是一款精确的电能计量集成电路。它是ADE7755的一个变异版本，引脚比后者少，但增加了精密振荡器电路，用作芯片的时钟源。由于无需外部晶振或谐振器，因此采用ADE7757A时电表的总成本会降低。该芯片可以直接与分流电阻接口。
ADE7757A可根据线路电流和电压提供瞬时实际功率和平均实际功率。其规格超过了IEC61036标准中提到的精度要求。在ADE7757A中，只有ADC和基准电压源电路使用了模拟电路，所有其它信号处理（例如乘法和滤波）则均是通过数字域来完成。因此，即使环境条件发生极端变化，该器件也可以一直提供出色的稳定性和精确度。
该芯片允许很小的满度模拟输入信号直接连接小阻值分流电阻器，从而不损失动态范围。ADE7757A采用16引脚SOIC窄体封装。
特性
超过IEC62053-21标准要求
在500:1的动态范围内有功电能误差小于0.1%
有功电能计量
高频脉冲输出
用于电流变压器或分流器的电流传感器接口
片内温度传感器和基准电压源（2.45 V）
低功耗：20 mW（典型值）
反向功率指示(REVP)
ADE7757A可根据线路电流和电压提供瞬时实际功率和平均实际功率。其规格超过了IEC61036标准中提到的精度要求。在ADE7757A中，只有ADC和基准电压源电路使用了模拟电路，所有其它信号处理（例如乘法和滤波）则均是通过数字域来完成。因此，即使环境条件发生极端变化，该器件也可以一直提供出色的稳定性和精确度。
该芯片允许很小的满度模拟输入信号直接连接小阻值分流电阻器，从而不损失动态范围。ADE7757A采用16引脚SOIC窄体封装。
特性
超过IEC62053-21标准要求
在500:1的动态范围内有功电能误差小于0.1%
有功电能计量
高频脉冲输出
用于电流变压器或分流器的电流传感器接口
片内温度传感器和基准电压源（2.45 V）
低功耗：20 mW（典型值）
反向功率指示(REVP)
AD71056ARZ-RL中文参数
| 分辨率 | 16 位 | 宽度 | 4mm |
| 转换率 | 450ksps | 高度 | 1.5mm |
| 安装类型 | 表面贴装 | 最大工作电源电压 | 5.25 V |
| 封装类型 | SOIC | 最高工作温度 | +85 °C |
| 引脚数目 | 16 | 最小工作电源电压 | 4.75 V |
| 尺寸 | 10 x 4 x 1.5mm | 最低工作温度 | -40 °C |
| 长度 | 10mm |

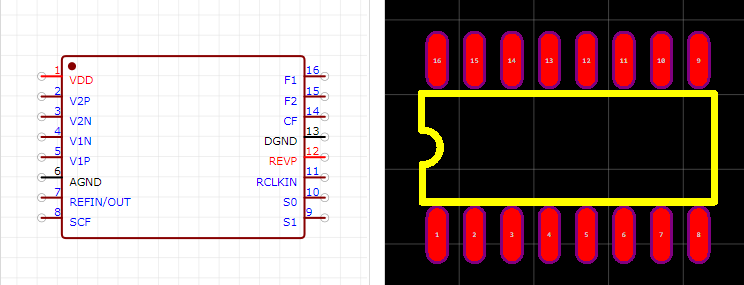

AD71056ARZ-RL引脚图
