X5045S8IZT1
- 厂商名称Renesas
- 元件分类监控电路
- 中文描述<div> 带4k SPI EEPROM的CPU监控器<br /> </div>
- 英文描述System Management CPU Supervisor with 4k SPI EEPROM
- 数据手册X5045S8IZT1数据手册Datasheet PDF
- 在线购买
X5045S8IZT1概述
这些器件在一个封装中集成了四种常用功能：上电复位控制、看门狗定时器、电源电压监控和块锁定保护串行EEPROM存储器。这种组合降低了系统成本，减少了电路板空间要求，并提高了可靠性。向设备通电可激活上电复位电路，该电路在一段时间内保持复位/复位处于活动状态。这允许电源和振荡器在处理器执行代码之前稳定下来。看门狗定时器为微控制器提供独立的保护机制。当微控制器未能在可选的超时间隔内重新启动定时器时，器件将激活复位/复位信号。
用户从三个预设值中选择间隔。选择后，即使在重启电源后，间隔也不会改变。该器件的低VCC检测电路可保护用户系统免受低电压条件的影响，当VCC低于最小VCC跳变点时，可重置系统。复位/复位被置位，直到VCC恢复到正确的操作水平并稳定下来。提供四种行业标准VTRIP阈值，但是，Intersil独特的电路允许对阈值进行重新编程，以满足定制要求或微调阈值，以满足需要更高精度的应用。该器件的存储器部分是具有Intersil块锁定保护的CMOS串行EEPROM阵列。阵列在内部组织为512 x 8。该器件具有串行外设接口（SPI）和软件协议，允许在简单的四线总线上运行。
产品应用
通信设备路由器、集线器、交换机机顶盒
工业系统过程控制智能仪表
计算机系统台式电脑网络服务器
电池供电设备
用户从三个预设值中选择间隔。选择后，即使在重启电源后，间隔也不会改变。该器件的低VCC检测电路可保护用户系统免受低电压条件的影响，当VCC低于最小VCC跳变点时，可重置系统。复位/复位被置位，直到VCC恢复到正确的操作水平并稳定下来。提供四种行业标准VTRIP阈值，但是，Intersil独特的电路允许对阈值进行重新编程，以满足定制要求或微调阈值，以满足需要更高精度的应用。该器件的存储器部分是具有Intersil块锁定保护的CMOS串行EEPROM阵列。阵列在内部组织为512 x 8。该器件具有串行外设接口（SPI）和软件协议，允许在简单的四线总线上运行。
产品应用
通信设备路由器、集线器、交换机机顶盒
工业系统过程控制智能仪表
计算机系统台式电脑网络服务器
电池供电设备
X5045S8IZT1中文参数
制造商:Renesas Electronics
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOIC-8
阈值电压:4.25 V to 4.5 V
被监测输入数:1 Input
输出类型:Active High，Active Low，Open Drain
人工复位:No Manual Reset
看门狗计时器:Watchdog
电池备用开关:No Backup
重置延迟时间:200 ms
电源电压-最大:5.5 V
最小工作温度:-40 C
最大工作温度:+85 C
准确性:2.5%
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOIC-8
阈值电压:4.25 V to 4.5 V
被监测输入数:1 Input
输出类型:Active High，Active Low，Open Drain
人工复位:No Manual Reset
看门狗计时器:Watchdog
电池备用开关:No Backup
重置延迟时间:200 ms
电源电压-最大:5.5 V
最小工作温度:-40 C
最大工作温度:+85 C
准确性:2.5%

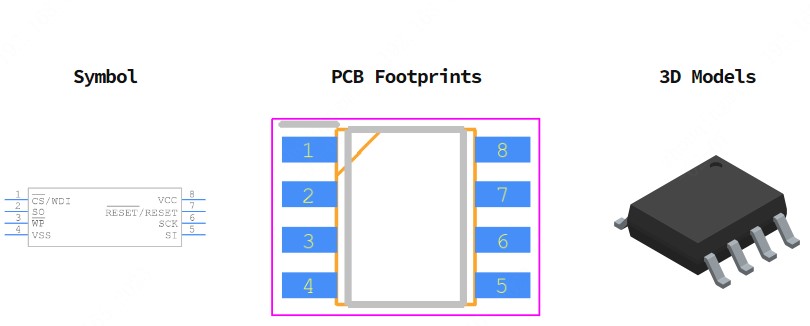

X5045S8IZT1引脚图
