CH9121
- 厂商名称WCH沁恒
- 元件分类以太网芯片
- 中文描述网络串口透传芯片
- 英文描述Network serial pass-through chip
- 数据手册CH9121数据手册Datasheet PDF
- 在线购买
CH9121概述
CH9121集成TCP/IP协议栈，可实现网络数据包和串口数据的双向透明传输，具有TCPCLIENT、TCP SERVER、UDP 3种工作模式，串口波特率最高可支持到921600bps，可通过上位机软件轻松配置，方便快捷。
特点
内部自带以太网介质传输层(MAC)和物理层(PHY)。
实现串口数据和网络数据的双向透明传输。
支持10/100M，全双工/半双工自适应以太网接口，兼容IEEE 802.3协议。
支持MDI/MDIX线路自动转换。
工作模式支持TCP CLIENT、TCP SERVER和UDP模式。
串口波特率支持300bps～921600bps。
串口TTL电平，兼容3.3V和5V。
串口支持全双工和半双工串口通讯，支持RS485收发自动切换。
工作模式、端口、IP等网络参数，串口波特率等参数可通过上位机配置。
支持虚拟串口。
下图为CH9121应用框图：
特点
内部自带以太网介质传输层(MAC)和物理层(PHY)。
实现串口数据和网络数据的双向透明传输。
支持10/100M，全双工/半双工自适应以太网接口，兼容IEEE 802.3协议。
支持MDI/MDIX线路自动转换。
工作模式支持TCP CLIENT、TCP SERVER和UDP模式。
串口波特率支持300bps～921600bps。
串口TTL电平，兼容3.3V和5V。
串口支持全双工和半双工串口通讯，支持RS485收发自动切换。
工作模式、端口、IP等网络参数，串口波特率等参数可通过上位机配置。
支持虚拟串口。
应用
CH9121中文参数
商品目录：以太网芯片
应用功能：以太网收发器
通道数：1
接口类型：-
电源电压：1.8V；3.3V
电源电流：160mA
应用功能：以太网收发器
通道数：1
接口类型：-
电源电压：1.8V；3.3V
电源电流：160mA

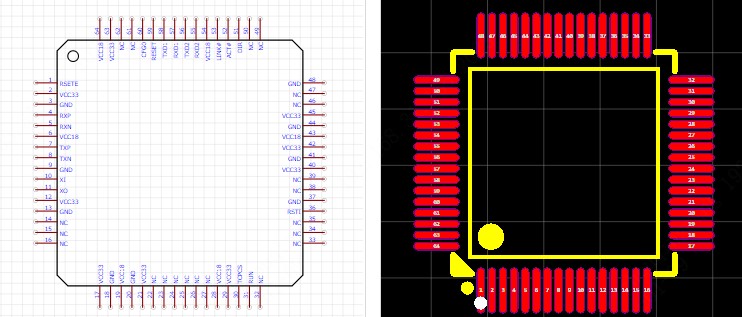

CH9121引脚图
