PS2801-4-F3
- 厂商名称Renesas
- 元件分类光耦
- 中文描述光电耦合器，4通道，SSOP，16引脚，200 mA，2.5 kV，80%<br /> <span></span>
- 英文描述Optocoupler DC-IN 4-CH Transistor DC-OUT 16-Pin SSOP T/R
- 数据手册PS2801-4-F3数据手册Datasheet PDF
- 在线购买
PS2801-4-F3概述
PS2801-1是光学耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光敏电阻，采用塑料SSOP封装，适合高密度应用。这种封装具有屏蔽作用，可以隔绝环境光。
特性：
输入电压类型：DC
输出类型：光电三极管
输出通道数：4
正向电压：1.1V
反向电压：6V
输出电流：50mA
接收端电压：80V
集射极饱和电压(Vce(sat) Ic，IF)：300mV 2mA，10mA
上升时间：3us 2mA，100Ω
下降时间：5us 2mA，100Ω
隔离电压(rms)：2.5kV工
作温度：-55℃~+100℃
安全标准UL认证
特性：
输入电压类型：DC
输出类型：光电三极管
输出通道数：4
正向电压：1.1V
反向电压：6V
输出电流：50mA
接收端电压：80V
集射极饱和电压(Vce(sat) Ic，IF)：300mV 2mA，10mA
上升时间：3us 2mA，100Ω
下降时间：5us 2mA，100Ω
隔离电压(rms)：2.5kV工
作温度：-55℃~+100℃
安全标准UL认证
PS2801-4-F3中文参数
制造商:Renesas Electronics
产品种类:晶体管输出光电耦合器
安装风格:SMD/SMT
封装/箱体:SSOP-16
通道数量:4 Channel
绝缘电压:2500 Vrms
输出类型:NPN Phototransistor
If-正向电流:50 mA
Vf-正向电压:1.4 V
最大集电极/发射极电压:80 V
最大集电极电流:50 mA
最大集电极/发射极饱和电压:0.3 V
上升时间:3 us
下降时间:5 us
Vr-反向电压:6 V
Pd-功率耗散:200 mW
最小工作温度:-55 C
最大工作温度:+100 C
系列:PS2801
配置:4 Channel
电流传递比:80%
产品种类:晶体管输出光电耦合器
安装风格:SMD/SMT
封装/箱体:SSOP-16
通道数量:4 Channel
绝缘电压:2500 Vrms
输出类型:NPN Phototransistor
If-正向电流:50 mA
Vf-正向电压:1.4 V
最大集电极/发射极电压:80 V
最大集电极电流:50 mA
最大集电极/发射极饱和电压:0.3 V
上升时间:3 us
下降时间:5 us
Vr-反向电压:6 V
Pd-功率耗散:200 mW
最小工作温度:-55 C
最大工作温度:+100 C
系列:PS2801
配置:4 Channel
电流传递比:80%

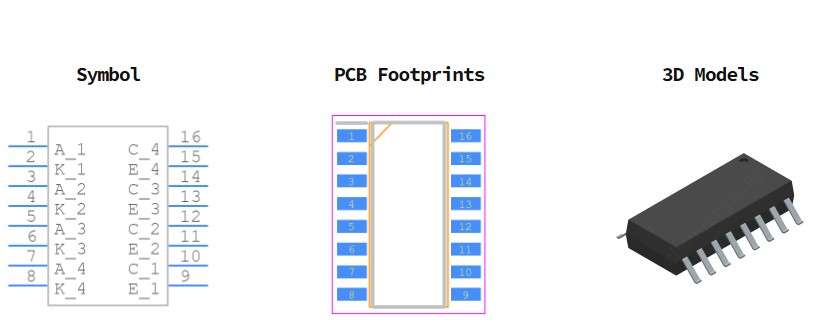

PS2801-4-F3引脚图
