CA3140AMZ96
- 厂商名称Renesas
- 元件分类运算放大器
- 中文描述运算放大器，1个放大器，4.5 MHz，9 V/?s，4V至36V，SOIC，8引脚
- 英文描述Operational Amplifiers 4.5MHz，BiMOS Operational Amplifier with MOSFET Input/Bipolar Output
- 数据手册CA3140AMZ96数据手册Datasheet PDF
- 在线购买
CA3140AMZ96概述
4.5MHz，具有MOSFET输入/双极性输出的BiMOS运算放大器。它将高压PMOS晶体管和高压双极晶体管的优点结合在一个单片芯片上。典型的应用包括汽车和便携式仪器中的接地参考单电源放大器、采样和保持放大器、长持续时间的定时器/微调器、光电流仪器、峰值检测器、有源滤波器、比较器、5V TTL系统和其他低电源电压系统中的接口、所有标准运算放大器应用、函数发生器、音调控制、电源、便携式仪器、入侵报警系统。
非常高的输入阻抗
非常低的输入电流
宽的共模输入电压范围(VlCR)
输出摆幅与输入共模范围互补
在大多数应用中可直接取代工业741型
非常高的输入阻抗
非常低的输入电流
宽的共模输入电压范围(VlCR)
输出摆幅与输入共模范围互补
在大多数应用中可直接取代工业741型
CA3140AMZ96中文参数
制造商:Renesas Electronics
产品种类:运算放大器
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:1 Channel
电源电压-最大:36 V，+/-18 V
GBP-增益带宽产品:3.7 MHz
每个通道的输出电流:40 mA
SR-转换速率:7 V/us
Vos-输入偏置电压:15 mV
电源电压-最小:4 V，+/-2 V
最小工作温度:-55 C
最大工作温度:+125 C
Ib-输入偏流:245 pA
工作电源电流:1.6 mA
关闭:No Shutdown
CMRR-共模抑制比:70 dB
en-输入电压噪声密度:40 nV/sqrt Hz
系列:CA3140A
双重电源电压:+/-3 V，+/-5 V，+/-9 V，+/-12 V，+/-15 V
最大双重电源电压:+/-18 V
最小双重电源电压:+/-2 V
工作电源电压:5 V，9 V，12 V，15 V，18 V，24 V，28 V
产品种类:运算放大器
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:1 Channel
电源电压-最大:36 V，+/-18 V
GBP-增益带宽产品:3.7 MHz
每个通道的输出电流:40 mA
SR-转换速率:7 V/us
Vos-输入偏置电压:15 mV
电源电压-最小:4 V，+/-2 V
最小工作温度:-55 C
最大工作温度:+125 C
Ib-输入偏流:245 pA
工作电源电流:1.6 mA
关闭:No Shutdown
CMRR-共模抑制比:70 dB
en-输入电压噪声密度:40 nV/sqrt Hz
系列:CA3140A
双重电源电压:+/-3 V，+/-5 V，+/-9 V，+/-12 V，+/-15 V
最大双重电源电压:+/-18 V
最小双重电源电压:+/-2 V
工作电源电压:5 V，9 V，12 V，15 V，18 V，24 V，28 V

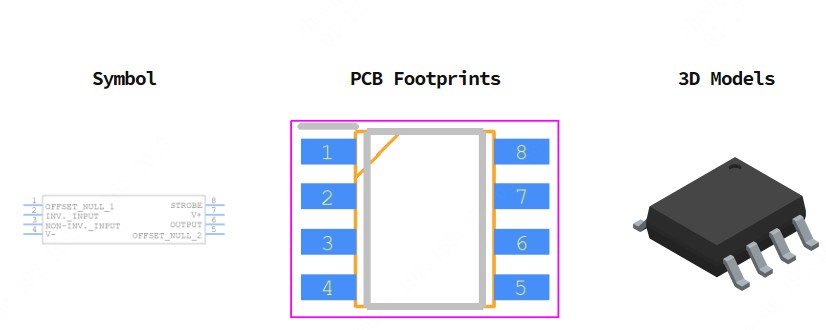

CA3140AMZ96引脚图
