AZ432ANTR-E1
- 厂商名称Diodes
- 元件分类电压基准芯片
- 中文描述三终端电压基准，1个输出，微调/可调，BIPolar，PDSO3，符合ROHS标准，SOT-23，3PIN
- 英文描述Three Terminal Voltage Reference，1 Output，Trim/Adjustable，BIPolar，PDSO3，ROHS COMPLIANT，SOT-23，3 PIN
- 数据手册AZ432ANTR-E1数据手册Datasheet PDF
- 在线购买
AZ432ANTR-E1概述
AZ432系列集成电路是低压三端可调稳压器，在整个工作范围内具有保证的热稳定性。这些IC具有尖锐的导通特性、低温度系数和低输出阻抗，使其在开关电源、充电器、主板和其他可调稳压器等应用中成为齐纳二极管的理想替代品。通过两个外部电阻，输出电压可以设置为1.25V至18V之间的任何数值。AZ432精密基准提供两种电压公差。0.5%和1.0%。这些IC有4种封装方式。TO-92（散装或弹药包装）、SOT-23、SOT-23-5和SOT-89。
特点
宽泛的可编程精确输出电压，从1.25V到18V
电容性负载下的高稳定性
低温偏差。3mV典型值
低等效全范围温度系数：20PPM/°C典型值
低动态输出电阻。0.05Ω典型值
从0.1mA到100mA的高灌注电流容量
低输出噪声
宽工作范围：-40°C至125°C
应用(s)
图形卡
电脑主板
电压适配器
开关电源
充电器
特点
宽泛的可编程精确输出电压，从1.25V到18V
电容性负载下的高稳定性
低温偏差。3mV典型值
低等效全范围温度系数：20PPM/°C典型值
低动态输出电阻。0.05Ω典型值
从0.1mA到100mA的高灌注电流容量
低输出噪声
宽工作范围：-40°C至125°C
应用(s)
图形卡
电脑主板
电压适配器
开关电源
充电器
AZ432ANTR-E1中文参数
制造商:Diodes Incorporated
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-3
参考类型:Shunt Adjustable References
输出电压:1.25 V to 18 V
初始准确度:0.5%
温度系数:20 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:100 mA
最小工作温度:-40 C
最大工作温度:+125 C
系列:AZ432
产品种类:参考电压
安装风格:SMD/SMT
封装/箱体:SOT-23-3
参考类型:Shunt Adjustable References
输出电压:1.25 V to 18 V
初始准确度:0.5%
温度系数:20 PPM/C
串联VREF—输入电压—最大值:18 V
分流电流—最大值:100 mA
最小工作温度:-40 C
最大工作温度:+125 C
系列:AZ432

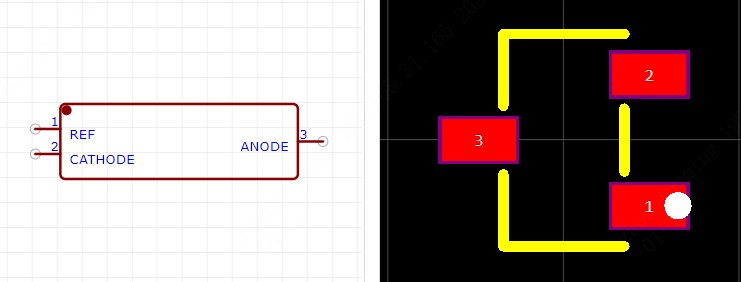

AZ432ANTR-E1引脚图
