PS2805C-4-F3-A
- 厂商名称Renesas
- 元件分类晶体管输出光电耦合器
- 中文描述光电耦合器，4通道，SSOP，16引脚，30 mA，2.5 kV，50%
- 英文描述High Isolation Voltage AC Input Response Type SSOP Photocoupler
- 数据手册PS2805C-4-F3-A数据手册Datasheet PDF
- 在线购买
PS2805C-4-F3-A概述
PS2805C-1和PS2805C-4是光学耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光敏电阻，采用塑料SSOP封装，适用于高密度应用，实现优异的成本性能。该封装具有屏蔽效果，可以隔绝环境光线。
特性
高隔离电压（BV=2 500 Vr.m.s.）
小而薄的封装（4，16引脚SSOP，引脚间距1.27毫米）
高集电极至发射极电压（VCEO:80 V）
交流输入响应
磁带产品的订购号。PS2805C-1-F3，PS2805C-4-F3
无铅产品
安全标准
通过UL认证。UL1577，单一保护
CSA认证。CAN/CSA-C22.2 No.62368-1，基本绝缘
BSI认证。BS EN 62368-1，基本/补充绝缘
(仅PS2805C-1)
VDE认证。DIN EN 60747-5-5(选项)
应用
可编程逻辑控制器
OA设备
测量仪器
混合集成电路
特性
高隔离电压（BV=2 500 Vr.m.s.）
小而薄的封装（4，16引脚SSOP，引脚间距1.27毫米）
高集电极至发射极电压（VCEO:80 V）
交流输入响应
磁带产品的订购号。PS2805C-1-F3，PS2805C-4-F3
无铅产品
安全标准
通过UL认证。UL1577，单一保护
CSA认证。CAN/CSA-C22.2 No.62368-1，基本绝缘
BSI认证。BS EN 62368-1，基本/补充绝缘
(仅PS2805C-1)
VDE认证。DIN EN 60747-5-5(选项)
应用
可编程逻辑控制器
OA设备
测量仪器
混合集成电路
PS2805C-4-F3-A中文参数
制造商:Renesas Electronics
产品种类:晶体管输出光电耦合器
安装风格:SMD/SMT
封装/箱体:SSOP-16
通道数量:4 Channel
绝缘电压:2500 Vrms
输出类型:NPN Phototransistor
电流传输比（最小值）:50%
电流传输比（最大值）:400%
If-正向电流:30 mA
Vf-正向电压:1.4 V
最大集电极/发射极电压:80 V
最大集电极电流:30 mA
最大集电极/发射极饱和电压:0.3 V
上升时间:5 us
下降时间:7 us
Vr-反向电压:-
Pd-功率耗散:80 mW
最小工作温度:-55 C
最大工作温度:+100 C
系列:PS2805C
配置:1 Channel
电流传递比:50%
产品种类:晶体管输出光电耦合器
安装风格:SMD/SMT
封装/箱体:SSOP-16
通道数量:4 Channel
绝缘电压:2500 Vrms
输出类型:NPN Phototransistor
电流传输比（最小值）:50%
电流传输比（最大值）:400%
If-正向电流:30 mA
Vf-正向电压:1.4 V
最大集电极/发射极电压:80 V
最大集电极电流:30 mA
最大集电极/发射极饱和电压:0.3 V
上升时间:5 us
下降时间:7 us
Vr-反向电压:-
Pd-功率耗散:80 mW
最小工作温度:-55 C
最大工作温度:+100 C
系列:PS2805C
配置:1 Channel
电流传递比:50%

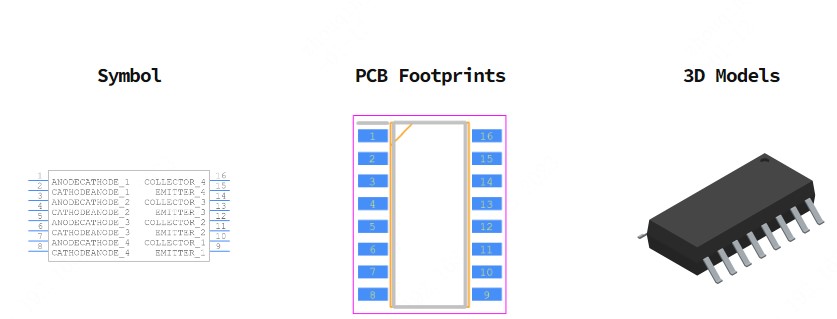

PS2805C-4-F3-A引脚图
