ISL80103IRAJZ-TK
- 厂商名称Renesas
- 元件分类LDO线性稳压器
- 中文描述可调节LDO电压稳压器，2.2V至6V，120mV压降，800mV至5V/3A输出，DFN-10
- 英文描述Linear Regulators High Performance 3A Linear Regulator
- 数据手册ISL80103IRAJZ-TK数据手册Datasheet PDF
- 在线购买
ISL80103IRAJZ-TK概述
ISL80103是低电压、大电流、单输出的LDO，指定为3A的输出电流。这些LDO的输入电压为2.2V至6V，在可调VOUT版本中能够提供0.8V至5.5V的输出电压。其他定制的电压选项也可根据要求提供。软启动引脚上的一个外部电容为需要小于电流限制的浪涌电流的应用提供调整。ENABLE功能允许该器件进入低静态电流关断模式。
该产品系列采用亚微米BiCMOS工艺，提供同类最佳的模拟性能和整体价值。与双极型LDO相比，这些CMOS（LDO）消耗的静态电流与负载的关系要低得多，因此它们的效率更高，并允许采用更小尺寸的封装。为了实现领先的快速负载瞬态响应，静态电流已被适度降低，因此在该类别的LDO中，总的交流调节带较低。
应用
支持安全云连接的自动售货机
支持指纹识别的电子锁
智能工业气体报警器
服务器
电信和网络
医疗设备
仪表系统
路由器和交换器
该产品系列采用亚微米BiCMOS工艺，提供同类最佳的模拟性能和整体价值。与双极型LDO相比，这些CMOS（LDO）消耗的静态电流与负载的关系要低得多，因此它们的效率更高，并允许采用更小尺寸的封装。为了实现领先的快速负载瞬态响应，静态电流已被适度降低，因此在该类别的LDO中，总的交流调节带较低。
应用
支持安全云连接的自动售货机
支持指纹识别的电子锁
智能工业气体报警器
服务器
电信和网络
医疗设备
仪表系统
路由器和交换器
ISL80103IRAJZ-TK中文参数
制造商:Renesas Electronics
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:DFN-10
输出电压:800 mV to 5.5 V
输出电流:3 A
输出端数量:1 Output
极性:Positive
输入电压（最小值）:2.2 V
输入电压（最大值）:6 V
PSRR/纹波抑制—典型值:62 dB
输出类型:Adjustable
最小工作温度:-40 C
最大工作温度:+125 C
回动电压:120 mV
系列:ISL80103
回动电压—最大值:244 mV
高度:0.9 mm
长度:3 mm
线路调整率:0.1%
负载调节:-0.8%
湿度敏感性:Yes
输出电压范围:800 mV to 5.5 V
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:DFN-10
输出电压:800 mV to 5.5 V
输出电流:3 A
输出端数量:1 Output
极性:Positive
输入电压（最小值）:2.2 V
输入电压（最大值）:6 V
PSRR/纹波抑制—典型值:62 dB
输出类型:Adjustable
最小工作温度:-40 C
最大工作温度:+125 C
回动电压:120 mV
系列:ISL80103
回动电压—最大值:244 mV
高度:0.9 mm
长度:3 mm
线路调整率:0.1%
负载调节:-0.8%
湿度敏感性:Yes
输出电压范围:800 mV to 5.5 V

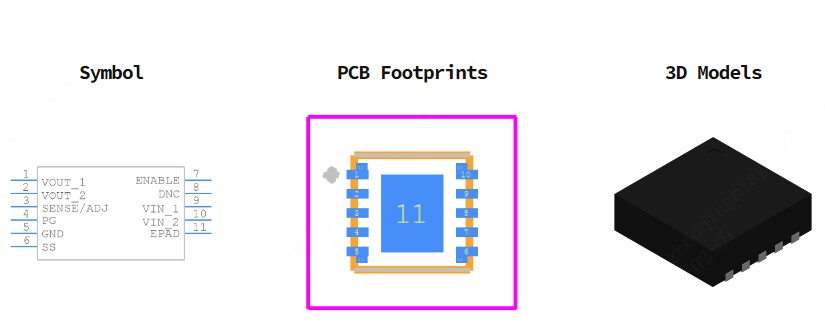

ISL80103IRAJZ-TK引脚图
